Industrial 5 Achse CNC -Zentrum für Verbundstrukturen

Produktionsbeschreibung

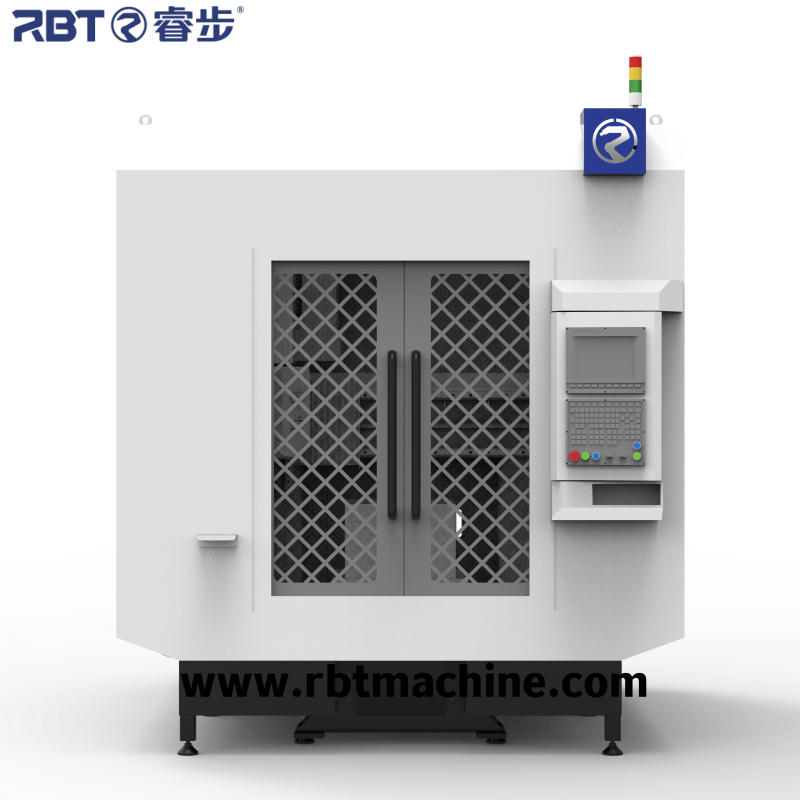

Die vollständig geschlossene nicht-metallische 5-Achsen-CNC-Maschine verfügt

Kontaminationsfreie Verarbeitung sensibler Materialien wie Verbundwerkstoffe und Kunststoffe.

Mit einer synchronisierten 5-Achsen-Bewegungsregelung liefert sie eine hohe Vorbereitungsbearbeitung für komplexe Geometrien über Materialien wie Kohlefaser, die entwickelt wurden

Polymere und industrielle Schäume.

Maschinenvideo

Produktionsmerkmale

1. Das System übernimmt das CNC-System von Synec Fünfachse, das die Produktion und Verarbeitung der gesamten komplexen Oberfläche des Innenprozesses des Werkstücks abschließen kann. Einzelarbeitstisch und die Schutzraumstruktur erfüllen den Sicherheitsschutz und die Verhinderung von Trümmern während der Produktion. Die Floor Drain Staubsammlung DeviceCooperates mit dem Hochleistungsstaubkollektor, um externe Verarbeitungsabfälle zu sammeln:


2. Einzelarbeitstisch und die Schutzraumstruktur erfüllen den Sicherheitsschutz und die Verhinderung von Trümmern während der Produktion. Die Floor Drain Staubsammlung DeviceCooperates mit dem Hochleistungsstaubkollektor, um externe Verarbeitungsabfälle zu sammeln:

3. Die Arbeit ist leicht zu klemmen und es ist kein spezielles Gerät erforderlich.

4. C, B-Achse-Rotationsverarbeitung kann den verarbeitenden toten Winkel von Complexex-Werkstücken verringern:

5. Hohe Verarbeitung Präzision, effiziente und genaue Positionierung;

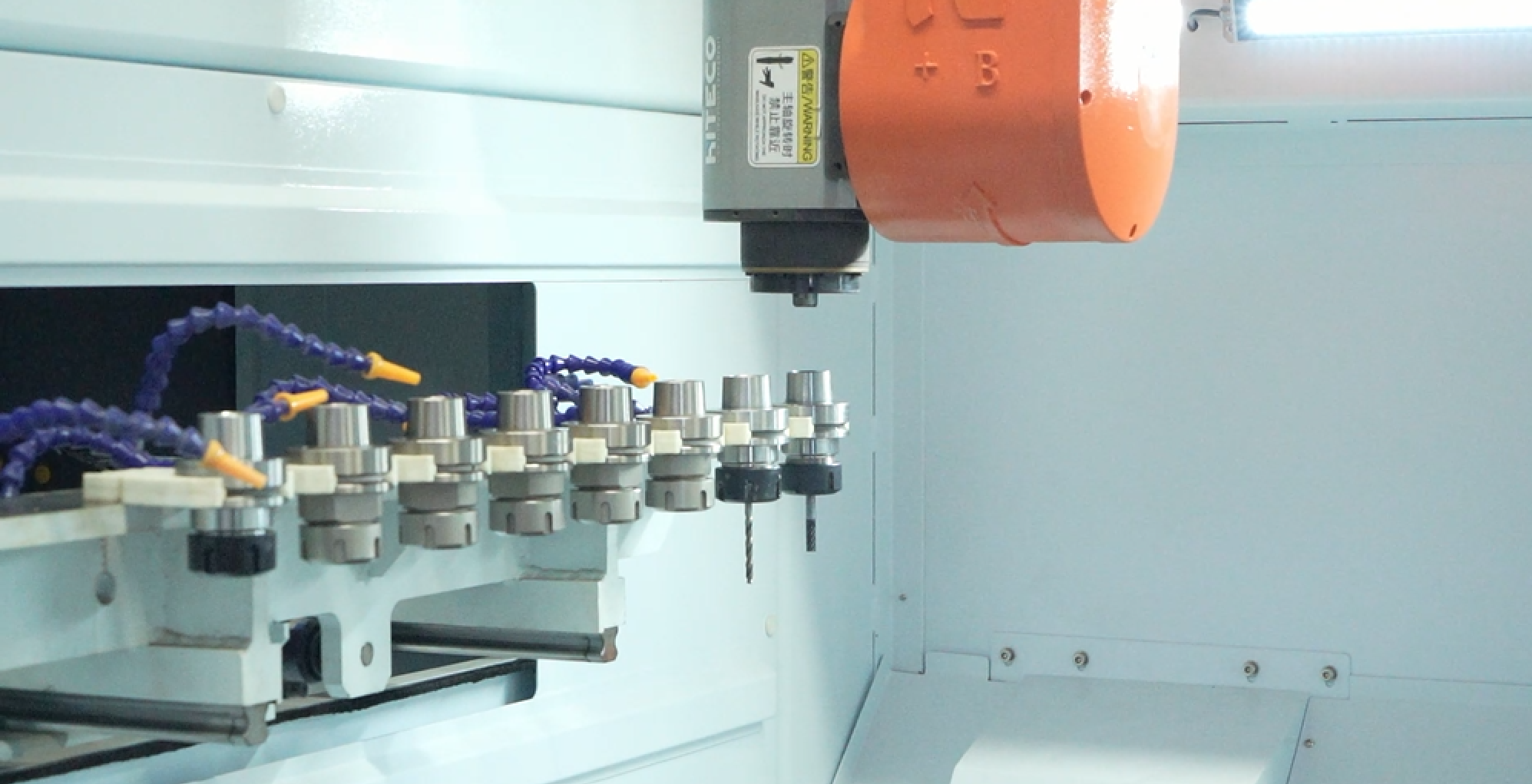

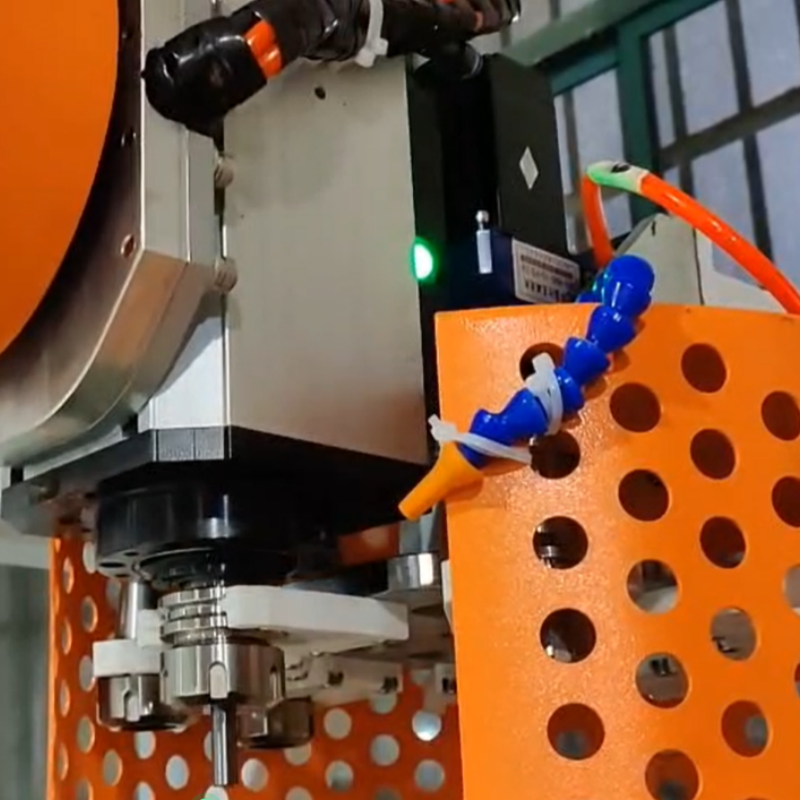

6. Das Gerät kombiniert Strom, Geschwindigkeit und Präzision und kann mit mehreren Funktionen wie Staubkolektion, automatischer Werkzeugänderung und RTCP7 ausgestattet werden. Die tatsächliche Konfiguration des Geräts unterliegt den technischen Daten. Die Maschinenreise kann an die Bedürfnisse der Kunden angepasst werden.

7.


Produktparameter

1. Syntec Fünf-Achsen-Verknüpfung CNC-System wird verwendet. Die Maschine  kombiniert Strom, Geschwindigkeit und Präzision, der Kunde kann    andere optionale Funktionen wie Staubsammlung, automatische Toolwechsel und RTCP anfordern.

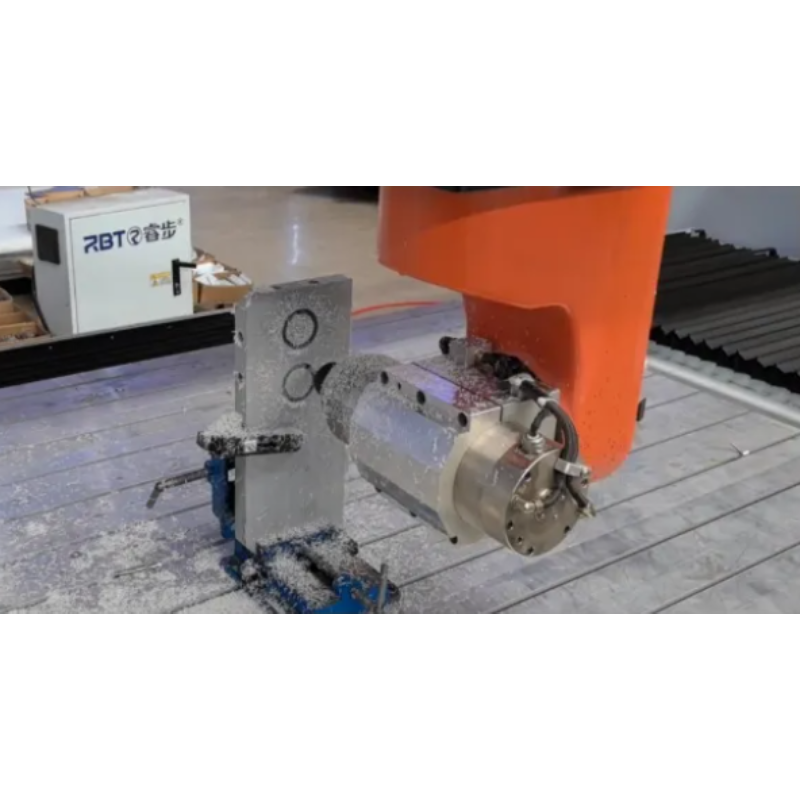

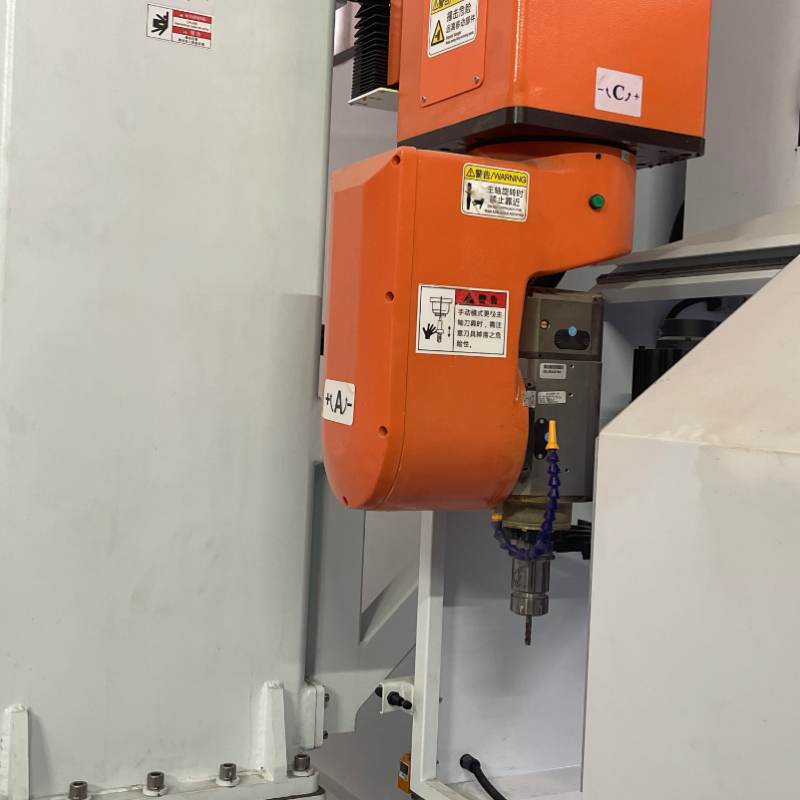

2.Der Mühlenkopf hat 2 CNC kontinuierliche Rotationskoordinaten: die 4. (c) -Achse und die 5. (b) -Axis, die Verknüpfungsverarbeitung (einschließlich Mahlen und Loch -Rollfunktionen) realisiert. Es können  verschiedene Marken von    Hochgeschwindigkeits-Bearbeitungspindel wie Italien HITECO entschieden werden.

3.  Das geschweißte Stahlbett wird übernommen, das Bett ist fest und die Schlüsselteile werden mit gerippten Tellern hinzugefügt. Das Hauptmaterial ist q235 rechteckiges Rohr, die Wandstärke 10 mm und die Dicke der Verbindungsplatte mindestens 20 m. Das Bett wurde vor dem Maschinenbett (ohne Vibrationsalterung) und ein starres und stabiles Fundament für die Maschinenbeschaffung (ohne Vibrationsalterung) und eine starre und stabile Grundlage für die Maschinenzierung unterzogen.

4. X/Y-Achse nimmt die Taiwan-CSK-Doppelreihe-Vier-Reihen-Kugelschieber-Linearführung an;

Die Z-Achse nimmt die Taiwan Hiwin-Doppelreihe-Vier-Reihen-Roller-Slider-Linearführung an;

X/y/z -Achse adoptiert Taiwan TBI Precision Screw Stab ；

Die C/B-Achse nimmt den japanischen Sumitomo-High-Torque-Null-Backlash-Hohlrückbau an.

5.Die Maschine übernimmt die Methode der Zentralölversorgung und übernimmt die Methode der automatischen Öleinspritzung und Schmierung für alle mechanischen beweglichen Teile wie Schraubenstangen und Führungsschienen, was die Lebensdauer der Maschine erheblich verbessert.

Materialverarbeitung

Verbundwerkstoffe: Kohlefaser (PCM/RTM/SMC/LFT usw.), Glasfaser, Kohlenstoff/Kohlenstoff usw.;
Kunststoff: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, Acryl usw.;
Sonstiges Nichtmetallmaterial: Schwamm mit hoher Dichte, Styroporschaum, Holz, Holz, Stein, Gips usw.

Maschinenanwendung

Schimmelpilzherstellung, Verbundmaterialverarbeitung und Thermoformierung der Thermoformierung in Branchen wie Luft- und Raumfahrt, Schienenverkehr, Automobilzusammenhängung, Außenbereich, Sportartikel, medizinische Schönheit, weiße Waren, Kunsthandwerk und Sanitärwaren.
