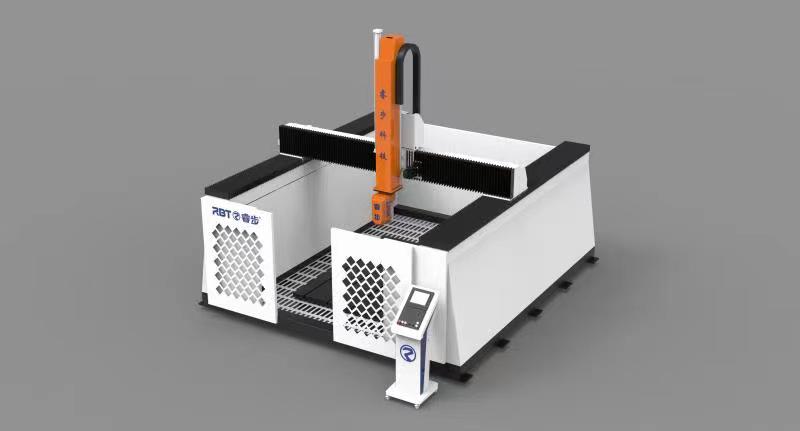

5-Achsen-CNC-Fräser für die Bearbeitung von Aluminiumformen

1. Einstellbare Hochleistungsspindel

Eine 5-Achsen-Bearbeitungsspindel für die Aluminiumformbearbeitung ist ein hochpräzises, starres Werkzeug, das komplexe, multidirektionale Schnitte ermöglicht.Es ist für die reibungslose und effiziente Bearbeitung komplizierter Formen mit minimalem Materialverlust konzipiert und sorgt für Genauigkeit und Oberflächengüte.Je nach Kundenwunsch verfügen wir über Spindeln der Marke RBT oder importierte Spindeln aus Italien/Deutschland.

2. Automatischer Werkzeugwechsel (ATC) für einen schnellen Werkzeugwechsel

Mit 8-12 Spannwerkzeugmagazin.Der selbsttätige Werkzeugwechsel und die präzise Ausrichtung gewährleisten eine nahtlose, unbeaufsichtigte Bearbeitung des Werkstücks vom Beginn bis zur Fertigstellung in einer einzigen Vorrichtungseinrichtung.

3. Vielseitige CNC-Steuerungssysteme für hervorragende 5-Achsen-Bearbeitung

Das Taiwan Syntec CNC-System für die 5-Achsen-CNC-Bearbeitung ist eine hochmoderne Steuerungslösung, die für ihre benutzerfreundliche Oberfläche und ihre erweiterten Funktionen bekannt ist.Es lässt sich nahtlos in mehrachsige Maschinen integrieren und ermöglicht so eine komplexe Teileprogrammierung und Werkzeugwegoptimierung.Das System bietet Hochgeschwindigkeitsverarbeitung, präzise Bewegungssteuerung und Echtzeit-Feedback für eine verbesserte Bearbeitungsgenauigkeit.Mit robuster Softwareunterstützung für die CAD/CAM-Integration steigert das Syntec-System die Effizienz und Produktivität in 5-Achsen-Bearbeitungsumgebungen und deckt ein breites Anwendungsspektrum vom Formenbau bis hin zu Luft- und Raumfahrtkomponenten ab.Andere CNC-Systeme wie Mitsubishi, Siemens und Fanuc sind ebenfalls praktikabel.

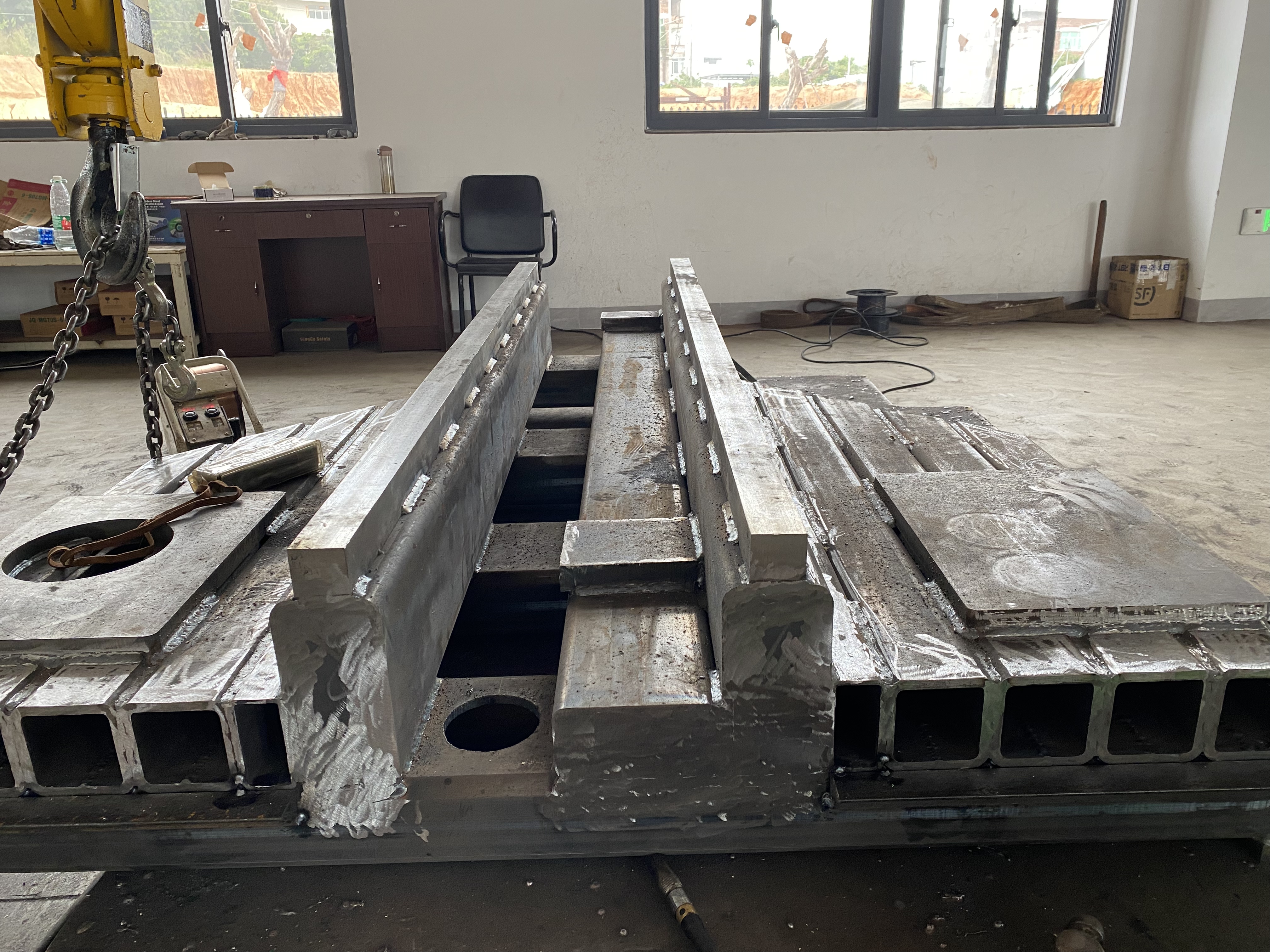

4. Robustes geschweißtes Stahlbett mit verstärkten Rippen für unübertroffene Bearbeitungsstabilität

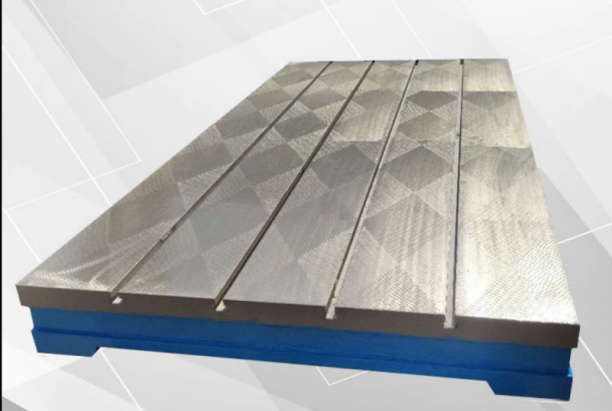

Das geschweißte Stahlbett wird übernommen, das Bett ist massiv und die wichtigsten Teile sind mit gerippten Platten versehen.Und die T-Nuten-Arbeitsfläche aus Gusseisen weist eine gute Steifigkeit und Stabilität auf.

5. Der Arbeitstisch mit Wasserzirkulation erfüllt die spülbare Bearbeitung von Aluminiumformen.

6. Getriebeteile

X/Y/Z verwendet Taiwan HIWIN Rollenlinearführung, zweireihige und sechsreihige Schieber, mit großer Tragfähigkeit, geeignet für schweres Schneiden.

X/Y/Z verwendet Taiwan TBI-Präzisionsschleifzahnstange und -ritzel mit geringem Spiel, hoher Präzision und stabilem Betrieb;

Die X-/Y-Achse übernimmt das japanische Shimpo-Reduzierstück.

Die C/B-Achse übernimmt das japanische Sumitomo Precision Hohlreduziergetriebe.

Technische Parameter

Anwendung eines 5-Achsen-CNC-Bearbeitungszentrums

Die CNC-Fräsen sind für die schnelle Bearbeitung von Formen und Mustern aus Materialien wie Styropor, Holz, Harz, Gips, Aluminium usw. konzipiert. Diese 5-Achsen-CNC-Bearbeitungszentren sind für eine viel höhere Geschwindigkeit als herkömmliche CNC-Fräsen für die Metallbearbeitung ausgelegt und bietet eine Hochgeschwindigkeitsalternative für die Materialbearbeitung.

CE-geprüftes 5-Achsen-CNC-Bearbeitungszentrum
