RB-H6-3626-12
RBT
8465990000
Rotary Twin Table: Mit zwei Rotationsarbeitstabeln können eine bearbeitet werden, während das andere Produkte lädt und entlädt und den Workflow optimiert.
5-Achsen-Fähigkeit: bietet eine komplexe Bearbeitung mit Präzisionsbewegungen entlang von X-, Y- und Z-Achsen und Drehungen um B- und C-Achsen.
Hohe Präzision: entwickelt für Branchen, die komplizierte und detaillierte Arbeiten mit engen Toleranzen benötigen.
Elektrische Spindel: Mit speziellen Keramiklagern und proprietärem Fett verhindert Öllecks und eignet sich für Hochgeschwindigkeitsbearbeitung, um Zuverlässigkeit und Präzision in harten CNC-Anwendungen zu gewährleisten. Es verwendet ein flüssiges Kühlsystem für den ununterbrochenen 24-Stunden-Betrieb. Wählen Sie aus RBTs unabhängig entwickelten Spindeln oder importierten aus Deutschland, Italien oder Korea wie HSM, HITECO oder HSD.
Automatisierte Toolwechsel (ATC): Automatisches 8 bis 24 Klemmmagazin für einen schnellen Tool -Austausch.
Freundliches CNC -Steuerungssystem: Taiwan Syntec CNC -Steuerungssystem zur einfachen Programmierung und Betrieb. Die RTCP -Funktion ist enthalten.
Staubkollektion: Die Doppelarbeitsanlage vom Truss-Typ und die Struktur des Schutzraums erfüllen die Sicherheitsschutz und die Verhinderung von Trümmern während der Produktion; Voll geschlossen und einfach zu kooperieren mit dem Hochleistungsstaubkollektor, um externe Verarbeitungsreste zu sammeln.
Vielseitigkeit: Geeignet für eine breite Palette von Materialien, einschließlich Metall, Holz, Verbundwerkstoffen, Kunststoff, Harz, Gips, Papier und Aluminiumwaben und vielem mehr.
Ideal für Anwendungen in Branchen wie Luft- und Raumfahrt, Automobil-, Medizin- und High-End-Holzbearbeitung, bei denen Präzision, Detail und Effizienz von größter Bedeutung sind.
Technische Parameter
NEIN. | Artikel | Parameter | NEIN. | Artikel | Parameter |
1 | Produktname | Fünf-Achsen-CNC-Maschinenzentrum mit Twin Rorary Table | 9 | Z -Achse Maximale Geschwindigkeit | 20 m/min |
2 | Modell | RB-F5-3323-Z10 | 10 | Genauigkeit wiederholen (innerhalb von 300 mm) | ± 0,05 mm |
3 | X -Achse Effektiver Strich | 3250 mm | 11 | Stromspannung | 380V |
4 | Y Achse Effektiver Strich | 2250 mm | 12 | Gesamtleistung | 25,35 kW |
5 | Z -Achse Effektiver Strich | 1000 mm | 13 | Spindelkraft | 17 kW (anpassbar） |
6 | B-Achse-Rotationswinkel | ± 120 ° | 14 | Frequenz | 50 Hz |
7 | C-Achse Drehwinkel | ± 540 ° | 15 | Gewicht | 12t |
8 | X/Y -Achse Maximale Geschwindigkeit | 40 m/min | 16 | Größe |
Anwendbare Branchen und Materialien

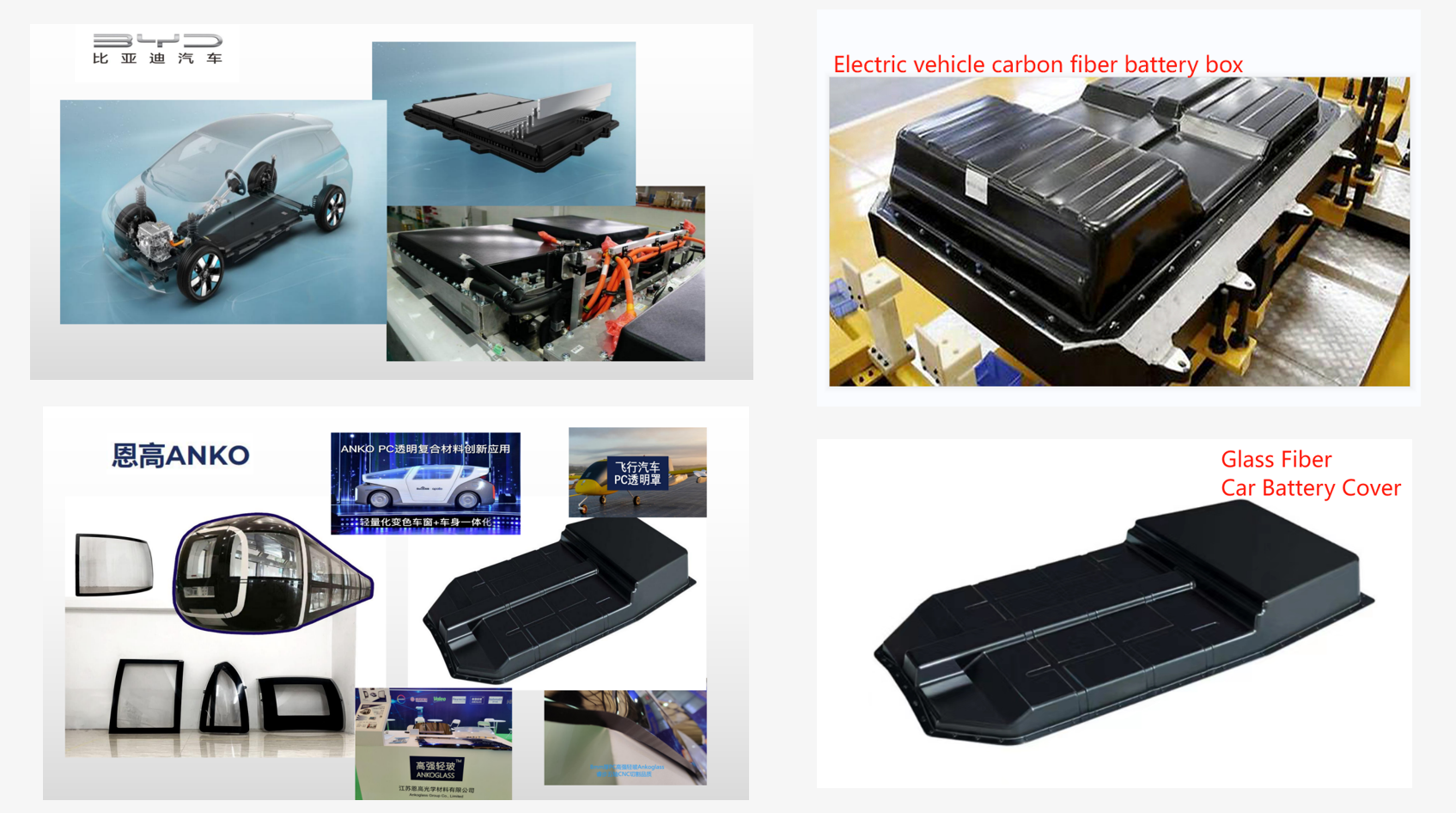

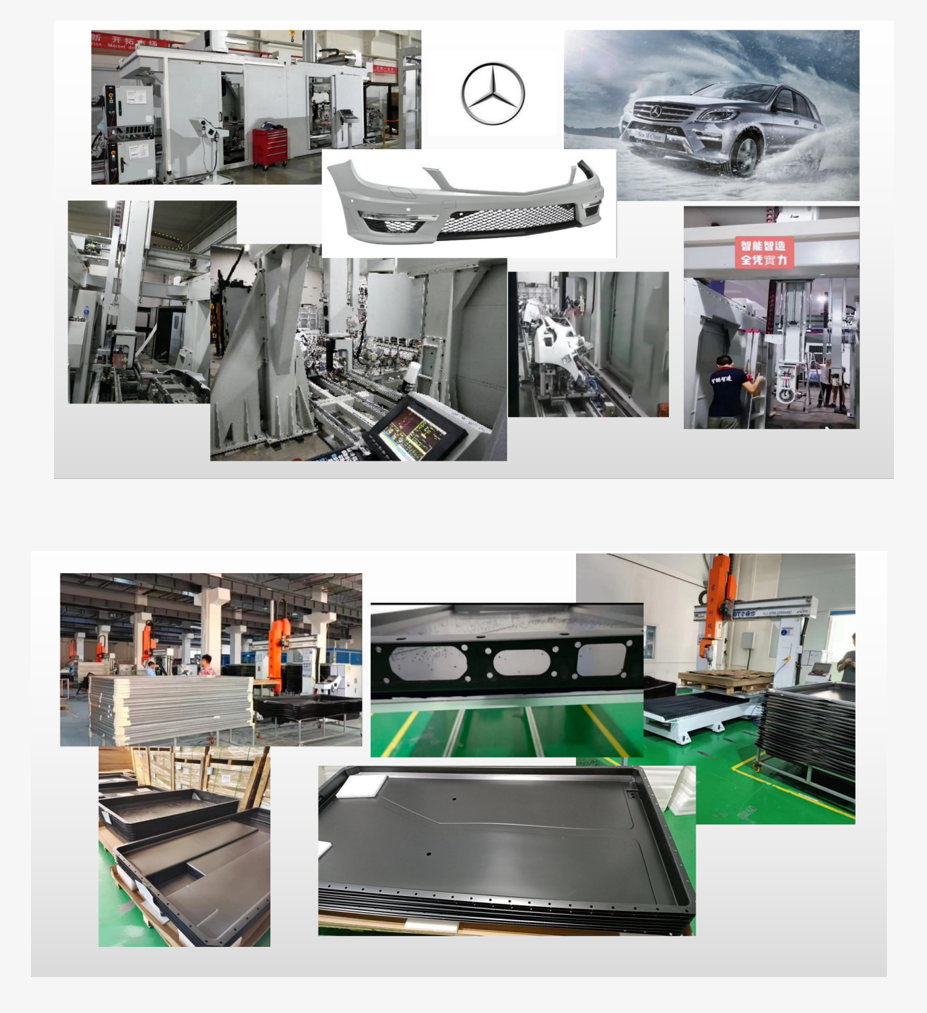

Branchen: Schimmelpilzherstellung, Verbundmaterialverarbeitung und Dickblech -Thermoformenverarbeitung in Branchen wie Luft- und Raumfahrt, Schienenverkehr, Innenraum von Automobilen und Außen, Energie und Gebäude, Marine, Verpackung, Medizin, Muster und Formen sowie Sanitärwaren.
Materialien: Zu den verschiedenen Arten von Verbundwerkstoffen gehören Kohlefaser, Glasfaser und Kohlenstoff/Kohlenstoff. Plastik wie ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG und Acryl werden ebenfalls häufig verwendet. Darüber hinaus gibt es andere Materialien wie Schwamm mit hoher Dichte, Styroporschaum, Holz, Stein, Gips, MDF und Harz. Es werden ebenfalls weiche Metalle wie Aluminium, Kupfer und Zink sowie Aluminium-/Papierwaben verwendet.

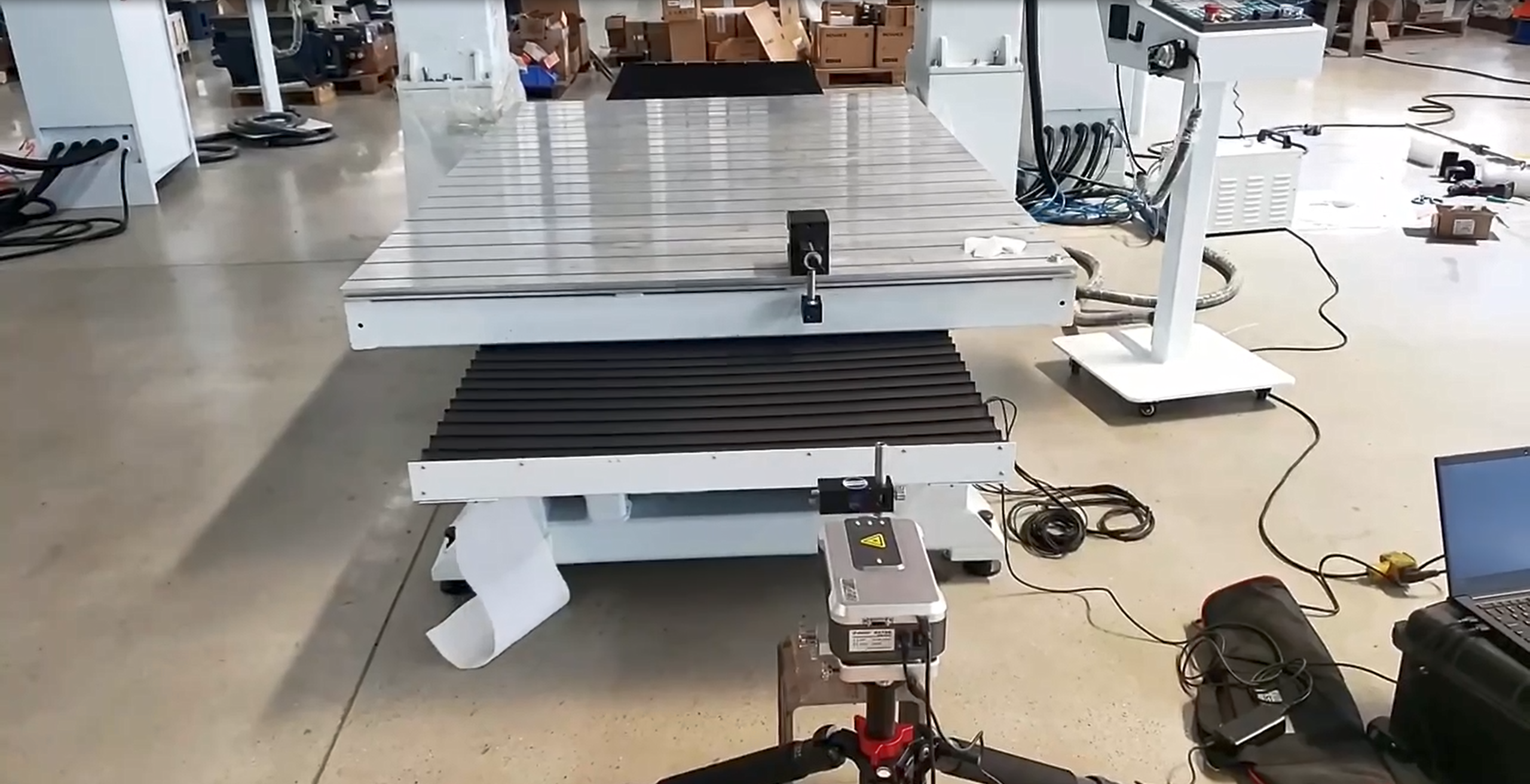

Laser -Interferometer -Präzisionskalibrierung
CE genehmigte 5 -Achsen -CNC -Maschine
Fabrikübersicht
