Präzisionsbearbeitung von Holz, Kunststoffen, Verbundwerkstoffen und Schaum mit professionellen Techniken
Router vs Bearbeitungszentrum
Komplette Setup -Handbuch
Materialparameter
Programmierende Best Practices
Branchenanwendungen
Fehlerbehebung
ROI -Rechner
FAQ
Im Jahr 2024 treiben leichte Materialien die Innovationen in den Branchen vor:
Möbelindustrie: Komplexe Kurven, künstlerische Muster, benutzerdefinierte Schränke
Luft- und Raumfahrtsektor: hochpräzise Verbundkomponenten
Architektur: komplizierte dekorative Elemente, Gebäudekomponenten
Automobil: Leichte Innenkomponenten, Prototypen
Beschilderung: Mehrdimensionale 3D-Displays, architektonische Beschilderung
Die Ergebnisse? Hersteller, die 5-Achsen-Router verwenden, berichten von 60% schnelleren Zykluszeiten, 40% besseren Oberflächenoberflächen und 80% weniger Materialabfällen als herkömmliche 3-Achsen-Methoden.
| Feature | 5-Achse CNC Router | Traditionelles Bearbeitungszentrum |
|---|---|---|
| Hauptmaterialien | Holz, Plastik, Schaum, Verbundwerkstoffe | Stahl, Aluminium, Titan |
| Spindelgeschwindigkeit | 18.000 bis 30.000 U / min | 8.000 bis 12.000 U / min |
| Arbeitsholz | Vakuumtische, weiche Klemmen | Hochleistungsvisent, Armaturen |
| Umfeld | Staubsammelsysteme | Kühlmittelflutsysteme |
| Typischer Teilgewicht | 0,1–50 lbs | 10–500+ lbs |
| Oberflächenbeschaffung | Spiegelglatten ohne Schleifen | Erfordert eine sekundäre Bearbeitung |
| Einrichtungszeit | 15–30 Minuten | 1–3 Stunden |

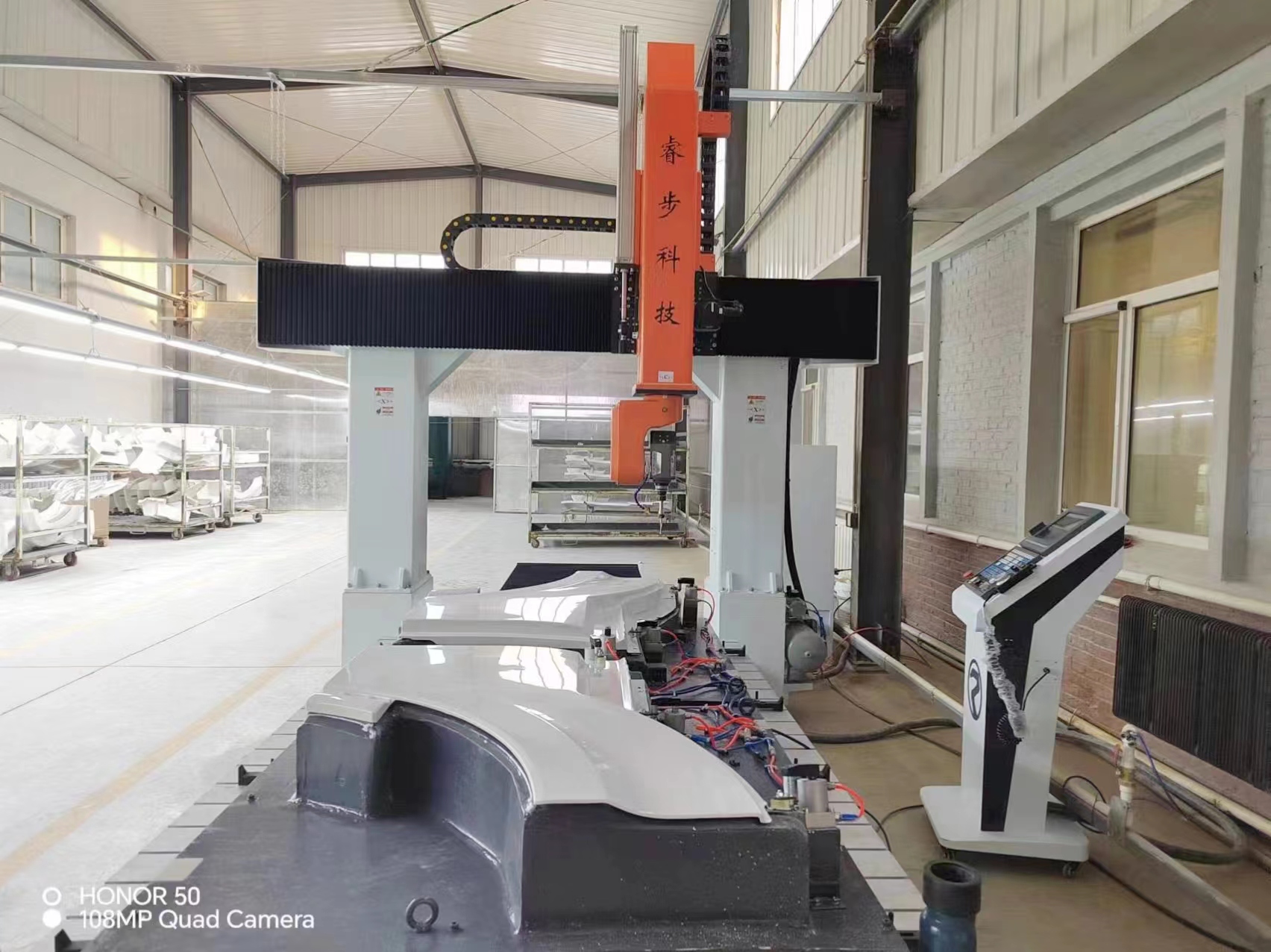

Ein 5-Achsen-CNC-Router kombiniert die numerische Steuerung der Computer mit speziellen Hardware für leichte Materialien:
3 lineare Achsen (x, y, z): Standardhorizontaler und vertikaler Bewegung
2 Rotationsachsen (a, c): Kipptabelle (-30 ° bis +120 °) und volle 360 ° -Drotation
Der 5-Achsen-Vorteil: Im Gegensatz zu 3-Achsen-Maschinen, die die Jakobsmuschelmarkierungen hinterlassen, die Schleifen erfordern, halten 5-Achsen-Router optimale Schneidwinkel für Spiegel-Oberflächen direkt von der Maschine.
Nivellierung: ± 0,02 mm maximale Abweichung
Spindel -Runout: max 0,01 mm
Achsensequenz: z → x → y → a → c
Vakuumdruck: 15–25 INHG
Messung: Lasersondensysteme
Werkzeugbibliotheken: materialspezifische Gruppen
Länge Kompensation: Berücksichtigung einer Hochgeschwindigkeitsablenkung
Runout -Überprüfung: <0,005 mm für Finish -Tools
Holz: Vakuum -Primär + Klemmen für dicke Bestände
Kunststoffe: geerdete Oberflächen (ESD -Prävention)
Verbundwerkstoffe: Versiegelte Eindämmung + Faserausrichtung
Schaum: Minimaler Druck, um die Kompression zu verhindern
Spindelgeschwindigkeit: 18.000–22.000 U / min
Futterrate: 3.000 bis 5.000 mm/min
Eingang
Werkzeug: 2-Flute-Kompressionsspirale
Finish -Pass: 0,5 mm Lagerbestimmungen
Spindelgeschwindigkeit: 15.000 bis 18.000 U / min
Futterrate: 4.000 bis 7.000 mm/min
STREP DOWN: 3–6 mm pro Pass
Werkzeug: 3-Flute Up-Spiral für die Chip-Evakuierung
Schlüssel: Höheres Futter verhindert das Verbrennen
Spindelgeschwindigkeit: 20.000–25.000 U / min
Futterrate: 2.000–3.500 mm/min
Werkzeug: Einzelflöte-O-Flute-Design
Abkühlung: Luftdruck Essentiell
Kritisch: scharf, polierte Schneidkanten
Spindelgeschwindigkeit: 18.000 bis 20.000 U / min
Futterrate: 2.500–4.000 mm/min
Werkzeug: Diamond-beschleunigte Komprimierung
Sicherheit: Vollstaubbeschäftigung erforderlich
Unterstützung: Backing -Material verhindert die Delaminierung
Spindelgeschwindigkeit: 24.000 bis 30.000 U / min
Futterrate: 8.000–15.000 mm/min
Werkzeug: scharfe Einzelflöte oder heißes Messer
Technik: Entfernen Sie das Werkzeug reiben (Schmelzen)
Vakuum: nur Lichtdruck
Spindelgeschwindigkeit: 18.000–22.000 U / min
Futterrate: 3.500–6.000 mm/min
Werkzeug: Kompressionsspirale (verhindert eine Abtrennung)
Post-Prozess: Versiegelungskanten sofort
Staub: kritisch für die Prävention von Chippackungen
Am besten für: Holzbearbeitung, künstlerische Anwendungen
✅ Router-optimierte Werkzeugwege
✅ Ausgezeichnete 3D -Schnitzfunktionen
✅ integrierte Materialbibliotheken
✅ Benutzerfreundliche Schnittstelle
❌ Begrenzt für komplexe Industrie -Teile
Am besten für: komplexe Geometrien, Luft- und Raumfahrt
✅ Fortgeschrittene 5-Achsenfunktionen
✅ Adaptive Clearing -Strategien
✅ Integrierter CAD/CAM -Workflow
✅ Starke Simulationsmerkmale
❌ steilere Lernkurve
Am besten für: Produktion mit hoher Volumen
✅ Zuverlässigkeit der Industriequalität
✅ Fortgeschrittene 5-Achsen-Strategien
✅ Umfangreiche Post-Prozessor-Bibliothek
✅ Produktionsorientierte Werkzeuge
❌ höhere Kosten und Komplexität
3+2 Positionierung: Schließt Rotationsachsen beim Schneiden ab. Ideal für das Training und einfachere Geometrien mit mehreren Gesichtern.
Herausforderung: komplexe erhöhte Panel -Türen mit komplizierten Profilen
Vorher: mehrere Setups, Handschnitzen, 8 Stunden pro Tür
Nach: Single -Setup, automatisiertes Schnitzen, 45 Minuten pro Tür
Ergebnisse :
89% Zeitreduzierung
Perfekte Wiederholbarkeit
Null Handfinanzierung erforderlich
65% materielle Abfallreduzierung
Projekt: 200 einzigartige Walnuss -Panels mit 3D -Reliefmustern
Zeitleiste: 6 Wochen einschließlich Design
Material: Solid Walnuss, komplexe Geometrien
5-Achsenvorteile:
Vollständige Designflexibilität
Konsequente Qualität über alle Panels hinweg
Einfache Mustermodifikationen
Kein Schleifen erforderlich
Anforderungen: 500 Kohlefaserflügel/Monat, ± 0,1 mm Toleranz
Material: Kohlefaser -Prepreg -Layups
Operationen: Trimmen und Bohrer kombiniert
Ergebnisse:
100% dimensionale Einhaltung
50% schneller als herkömmliche Methoden
Probleme mit Nulldelaminierung
Automatisierte Qualitätsüberprüfung
Maschine: $ 300.000
CAM -Software: $ 20.000
Training: $ 8.000
Werkzeug: $ 12.000
Gesamt: 340.000 US -Dollar
Custom Work Premium: 25.000 US -Dollar
Effizienzgewinne: $ 15.000
Neuer Marktzugang: 20.000 US -Dollar
Gesamt: 60.000 USD/Monat
Rückzahlungszeit: 5,7 Monate
Jahr 1 ROI: 212%
5-Jahres-ROI: 1.200%
NPV (5 Jahre): 2,8 Mio. USD
| Problemsymptome | Ursachen | verursachen | Lösungen |
|---|---|---|---|
| Schlechte Oberflächenbeschaffung | Fuzzy -Textur, Verbrennungszeichen, Geschwätz | Langweilige Werkzeuge, falsche Parameter, unzureichende Staubsammlung | Ersetzen Sie die Werkzeuge, stellen Sie Geschwindigkeiten/Vorschriften ein, erhöhen Sie den Vakuumfluss |
| Teilbewegung | Dimensionsfehler, Sicherheit stoppt | Vakuumlecks, unzureichender Druck | Dichtungen überprüfen, das Vakuum erhöhen, Klemmen hinzufügen |
| Material Schmelzen | Gummibärchen, geschweißte Chips | Übermäßiger Wärmeaufbau | Reduzieren Sie die Spindelgeschwindigkeit, erhöhen Sie die Futter |
| Verbunddelaminierung | Getrennte Schichten, Fuzzy -Kanten | Falsche Werkzeuggeometrie, mangelnde Unterstützung | Kompressionstools, Hintergrundmaterial, scharfe Kanten |
Vakuumdrucküberprüfung
Spindeltemperaturüberwachung
Werkzeugbedingungsprüfung
Status der Staubsammlung
Achsenkalibrierungsprüfung
Luftversorgungsprüfung
Tool -Inventar -Update
Maschinenreinigung/Schmierung
Komplette Achse Neukalibrierung
Vakuumdichtungsprüfung
Spindellageranalyse
Software -Updates
Adaptive Toolpaths mit Echtzeitoptimierung
Vorhersagewartung mit maschinellem Lernen
Automatisierter Teilbeladung und Inspektion
Qualitätsvorhersage vor der Bearbeitung
Bio-basierte Verbundwerkstoffe
Smart Materialien (Form-Memory-Polymere)
Hybrid-Metall-plastische Kombinationen
Nachhaltige Herstellungsmaterialien
IoT -Konnektivität für die Fernüberwachung
Digitale Twin -Technologie
Echtzeit-Produktions-Dashboards
Vorhersage -Planungsoptimierung
Mit über 24 Jahren Erfahrung in der CNC-Innovation war die RBT-Maschine an der Spitze des Entwerfens, Engineerings und der Unterstützung von 5-Achsen-CNC-Router -Lösungen von erstklassigen CNC-Router für Hersteller in der gesamten Branche.
Jede Maschine, die nach den höchsten Präzisions- und Haltbarkeitsstandards hergestellt wurde, um eine konsistente Leistung und langfristige Zuverlässigkeit zu gewährleisten.
Wir führen mit Innovation - kontinuierlich verfeinern wir unsere Maschinen, um sich entwickelnde Marktanforderungen und aufstrebende Herstellungsherausforderungen zu erfüllen.
Optimierte Produktionsprozesse machen High-End- 5-Achsen-CNC-Systeme zugänglicher, ohne die Qualität oder Leistung zu beeinträchtigen.
Unser technisches Team passt Maschinen so an die spezifischen Industrieanforderungen und stellt eine optimale Leistung für Ihre Anwendungen sicher.
Der International After Sales Service gewährleistet einen schnellen und zuverlässigen Unterstützung, wo immer Sie arbeiten, die Ausfallzeiten minimieren und die Produktivität maximieren.
5-Achsen-CNC-Router, die mit leichten Materialien, einschließlich aller Holzarten, Plastik (Acryl, HDPE, LDPE, Polycarbonat), Verbundwerkstoffen (Kohlefaser, Glasfaser, Kevlar), Foam-Materialien (Polyurethan, Polystyrol) und Softmetals (Aluminium, Mund bis 3mm Dicke), hervorragende Materials, wie alle Holzarten.
Betreiber, die mit 3-Achsen-CNC vertraut sind, können innerhalb von 4 bis 6 Wochen mit ordnungsgemäßem Training grundlegende 5-Achsen-Kenntnisse erzielen. Fortgeschrittene Techniken und Optimierungen erfordern in der Regel 6-12 Monate praktische Erfahrung. Der Schlüssel ist strukturiertes Training in Kombination mit praktischer Anwendung.
3+2 Die Positionierung sperrt die Rotationsachsen während des Schneidens, geeignet für Teile mit mehreren Gesichtern, aber einfacher Geometrie. Gleichzeitige 5-Achsen bewegt alle Achsen während des Schneidens und ermöglicht komplexe gekrümmte Oberflächen, Unterschnitte und überlegene Oberflächen, erfordert jedoch fortschrittlichere Programmierfähigkeiten.
Ja, 5-Achsen-Bearbeitung erfordert eine spezielle CAM-Software, die ordnungsgemäße Mehracholetten erzeugen kann. Vectric Aspire eignet sich hervorragend für Holzbearbeitungsanwendungen, während Fusion 360 und Mastercam fortschrittliche industrielle Fähigkeiten bieten. Standard-3-Achsen-Cam kann nicht gleichzeitige 5-Achsen-Toolwege erzeugen.
Der ROI variiert je nach Anwendung, aber typische Amortisationszeiten reichen von 6 bis 18 Monaten. Möbelhersteller sehen häufig 12-monatige Rückzahlung durch Prämienpreise und Effizienzgewinne. Luft- und Raumfahrtanwendungen können aufgrund von hochwertigen Teilen 6-Monats-Renditen erzielen. Fünfjähriger ROI übersteigt üblicherweise 500-1200%.
Die wichtigsten Faktoren sind die Verwendung scharfer Werkzeuge (beim ersten Anzeichen von Verschleiß ersetzen), ordnungsgemäße Geschwindigkeiten und Futtermittel für jedes Material, eine angemessene Staubsammlung, um das Wiederherstellen von Chips zu verhindern, und die Nutzung der 5-Achsen-Fähigkeit zur Verwendung von Flachendmühlen anstelle von Ball-End-Mühlen, wenn möglich für überlegene Oberflächen.
Unabhängig davon, ob Sie in Möbeln, Luft- und Raumfahrtverbundwerkstoffe, Architekturmühlen oder Präzisionsbeschilderungen, die Mastering von 5-Achsen-CNC-Router-Operationen sind, unterscheiden Sie sich von der Konkurrenz und liefern außergewöhnliche Renditen auf Investitionen.
