Ein 5-Achsen-CNC-Fräser ist eines der fortschrittlichsten computergesteuerten Bearbeitungswerkzeuge, die heute in der Fertigungsindustrie eingesetzt werden. Im Gegensatz zu herkömmlichen 3-Achsen-Maschinen, die sich nur in X-, Y- und Z-Richtung bewegen, verfügt ein 5-Achsen-System über zwei zusätzliche Rotationsachsen. Diese wesentliche Verbesserung ermöglicht es Herstellern, hochkomplexe, mehrdimensionale Komponenten in einer einzigen Aufspannung mit außergewöhnlicher Präzision, reduziertem Handling und deutlich schnelleren Produktionsgeschwindigkeiten zu bearbeiten. Da die Industrie auf engere Toleranzen, komplizierte Geometrien und höhere Produktivität drängt, ist der 5-Achsen-CNC-Fräser zu einer entscheidenden Lösung für die moderne Fertigung geworden.
Von Luft- und Raumfahrtkomponenten bis hin zu Automobilformen, großen Verbundteilen und Präzisionsholzbearbeitung bietet der 5-Achsen-CNC-Fräser beispiellose Freiheit beim Fräsen, Schneiden, Bohren und Formen. In diesem Artikel gehen wir eingehend darauf ein, was eine 5-Achsen-CNC-Fräsmaschine ist, wie sie funktioniert, welche Konfigurationen, Anwendungen, Vorteile und Einschränkungen sie hat und was bei der Auswahl zu beachten ist. Ganz gleich, ob Sie neu in der CNC-Technologie sind oder auf die erweiterte 5-Achsen-CNC-Fräsbearbeitung umsteigen möchten, dieser umfassende Leitfaden erklärt Ihnen alles, was Sie wissen müssen.
CNC-Routing bezieht sich auf den automatisierten Bearbeitungsprozess, der durch numerischen Computercode gesteuert wird. Ein Fräser schneidet oder formt Materialien auf der Grundlage eines programmierten Werkzeugwegs und ermöglicht so eine wiederholbare, genaue und effiziente Produktion. CNC-Fräser werden in der Holzbearbeitung, Kunststoff-, Metall-, Schaumstoff-, Verbundwerkstoff- und anderen technischen Materialien eingesetzt.
Zu den herkömmlichen CNC-Fräsern gehören:
X-Achse: von links nach rechts
Y-Achse: von vorne nach hinten
Z-Achse: auf und ab
Ein 5-Achsen-CNC-Fräser fügt hinzu:
A-Achse: Drehung um die X-Achse
B-Achse: Drehung um die Y-Achse
Das Ergebnis: Das Schneidwerkzeug kann aus nahezu jedem Winkel an das Werkstück heranfahren. Diese Flexibilität ist äußerst wertvoll für die Herstellung von Hinterschnitten, tiefen Hohlräumen, zusammengesetzten Kurven und Freiformflächen, die auf 3-Achsen-Systemen unmöglich oder ineffizient sind.
Ein 5-Achsen-CNC-Frässystem integriert Präzisionsmechanik, Servomotoren, Bewegungssteuerungen, CAD/CAM-Software und eine Spindel. So funktioniert der Prozess normalerweise:
Der Bediener erstellt ein 3D-Modell in CAD-Software wie SolidWorks, Rhino oder Fusion 360.
CAM-Software generiert Werkzeugwege speziell für die 5-Achsen-Bearbeitung. Diese Werkzeugwege umfassen synchronisierte lineare und rotierende Bewegungen, um komplexe Winkel zu erreichen.
Der Operator legt fest:
Werkstücknullpunkt
Werkzeuglängenversätze
Vorrichtungskoordinaten
Rotationsdrehpunkte
Während der Bearbeitung passt die Steuerung kontinuierlich sowohl die Linear- als auch die Drehachse an, sodass die Spindel die optimale Schnittausrichtung beibehält. Dadurch kann der Fräser gebogenen Formen, tiefen Taschen oder mehrseitigen Geometrien folgen, ohne dass eine manuelle Neupositionierung erforderlich ist.
Die meisten 5-Achsen-Teile verlassen die Maschine nahezu vollständig, da alle Seiten in einem Arbeitsgang erreicht werden können.
Verschiedene 5-Achsen-Systeme verwenden unterschiedliche mechanische Anordnungen. Die beiden häufigsten Kategorien sind:
Bei dieser Konstruktion bleibt der Tisch stationär, während sich der Spindelkopf dreht und neigt. Dies ist ideal für große oder schwere Werkstücke, da das Material nicht verschoben werden muss.
Häufig für:
Verbundbearbeitung
Formenbau
Panels für die Luft- und Raumfahrt
Die Maschine nutzt einen Dreh- oder Kipptisch zur Manipulation des Werkstücks.
Vorteile:
Hervorragend geeignet für die Mehrseitenbearbeitung
höhere Genauigkeit für kleinere Komponenten
Weit verbreitet in:
Metallbearbeitung
Prototyping
Schmuck und Präzisionsteile

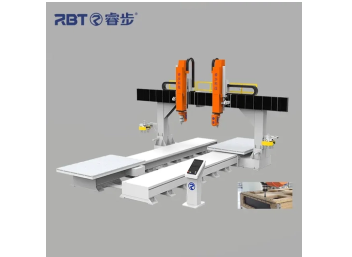

Ein hochsteifes Portal überspannt den Arbeitsbereich, wobei ein mehrachsiger Kopf die Drehbewegungen ausführt.
Vorteile:
hervorragende Stabilität
großer Schnittbereich
Ideal für Kunststoffe, Schaumstoff, Verbundwerkstoffe, Holz
Eine 5-Achsen-CNC-Fräsmaschine eignet sich sowohl für weiche als auch für harte Materialien:
Holz
Schaum
PVC
Acryl
ABS
Polyurethan
Kohlefaserplatten
Glasfaserverbundwerkstoffe
Aluminium
Messing
Kupfer
Werkzeugbrett mit hoher Dichte
Kunststein
Bestimmte Stähle (abhängig von Spindel und Steifigkeit)
Die Bearbeitung mehrerer Flächen oder komplexer Konturen erfordert normalerweise mehrere Aufspannungen auf einer 3-Achsen-Maschine. Ein 5-Achsen-Fräser erledigt die meisten Vorgänge in einem Arbeitsgang, was Zeit spart und Fehler reduziert.
Zusammengesetzte Winkel, Hinterschneidungen, organische Kurven und Freiformflächen werden mit der 5-Achsen-Bewegung auf natürliche Weise gehandhabt.
Da das Werkzeug geneigt werden kann, um einen optimalen Schnittwinkel beizubehalten, werden glattere Oberflächen mit weniger Werkzeugspuren erzeugt.
Die zusätzlichen Rotationsachsen helfen, Kollisionen zu vermeiden, indem sie das Werkzeug sicher und effizient ausrichten.
Mehr Winkel, weniger Einstellungen, weniger manuelle Handhabung = erheblich kürzere Gesamtbearbeitungszyklen.
Die Beibehaltung der richtigen Schnittausrichtung reduziert den Werkzeugverschleiß, insbesondere bei der Bearbeitung von Metallen oder Verbundwerkstoffen.
Ein 5-Achsen-CNC-Fräser wird in vielen Bereichen häufig eingesetzt:
Flügelkomponenten
Turbinenschaufeln
Innenverkleidungen
Verbundformen
Karosserieformen
benutzerdefinierte Dashboards
Fahrwerkskomponenten
hochpräzise Prototypen aus Metall
Bootsrumpfformen
Propellerkomponenten
Glasfaser- und Kohlefaserstrukturen
skulpturale Gestaltungen
3D-Schnitzereien
Luxusmöbelkomponenten
komplexe Fassaden
dekorative Paneele
gebogene Strukturelemente
Vorrichtungen und Vorrichtungen
Automatisierungskomponenten
Präzisionswerkzeuge
Berücksichtigen Sie bei der Auswahl eines 5-Achsen-Systems die folgenden wichtigen Spezifikationen:
Für Metalle ist eine höhere Leistung erforderlich, während eine höhere Drehzahl für Kunststoffe und Verbundwerkstoffe besser funktioniert.
Ein starrer Rahmen minimiert Vibrationen und sorgt für Präzision.
Suchen Sie nach Systemen mit:
Erweiterte 5-Achsen-Interpolation
Algorithmen für glatte Oberflächen
Kollisionserkennung
Unterstützung für gängige CAD/CAM-Software
Hochpräzise Lager und Antriebe sorgen für eine präzise Rotation bei komplexen Oberflächen.
Wählen Sie eine Maschine, die zu Ihren typischen Teileabmessungen passt und Raum für Wachstum bietet.
Unverzichtbar für die Holzbearbeitung, Verbundwerkstoffe und Aluminiumbearbeitung.
Bei der Metallbearbeitung ist häufig eine Nebel- oder Flüssigkeitskühlung erforderlich.
Automatische Werkzeugwechsler (ATC) steigern die Effizienz und Flexibilität erheblich.
Obwohl die Begriffe häufig synonym verwendet werden, gibt es Unterschiede:
höhere Spindeldrehzahlen
am besten für Holz, Kunststoffe, Schaumstoff und Verbundwerkstoffe
Leichtbauweise
größerer Arbeitsraum
niedrigere Spindeldrehzahlen, aber höheres Drehmoment
am besten für Metalle
schwere, starre Struktur
höhere Präzision
Viele Hersteller von Verbundwerkstoffen oder großen Prototypen bevorzugen eine 5-Achsen-CNC-Fräsmaschine, während metallverarbeitende Betriebe eher auf 5-Achsen-Fräszentren setzen.
5-Achsen-Werkzeugwege sind komplexer als 3-Achsen-Werkzeugwege. Lösung: moderne CAM-Software mit automatisierten Strategien.
Ein 5-Achsen-Fräser ist im Vorfeld teurer, aber Effizienz und Leistung rechtfertigen die Investition.
Kenntnisse über Drehachsen, Positionierung und Werkzeugwegsimulation sind unerlässlich.
Simulieren Sie immer Werkzeugwege, bevor Sie sie auf der Maschine ausführen.
Wie die Industrie verlangt:
genauere Teile
leichtere Materialien
komplexe Geometrien
kürzere Bearbeitungszeiten
Der 5-Achsen-CNC-Fräser wird unverzichtbar. Seine Fähigkeit, Geschwindigkeit, Genauigkeit und Mehrwinkelbearbeitung zu kombinieren, macht es älteren Technologien weit überlegen.
Ganz gleich, ob Sie Luft- und Raumfahrtteile, Verbundwerkstoffformen, Holzskulpturen oder Automobilprototypen herstellen, eine 5-Achsen-CNC-Fräsmaschine verbessert die Produktionskapazitäten und den Wettbewerbsvorteil erheblich.
Fujian RBT Intelligent Equipment Co., Ltd. ist ein professioneller Hersteller von mehrachsigen CNC-Maschinen, der sich auf hochpräzise 5-Achsen-CNC-Fräsmaschinen für die Kunststoff-, Verbundwerkstoff-, Formen- und Aluminiumverarbeitung spezialisiert hat. Mit mehr als 24 Jahren Erfahrung, starken Forschungs- und Entwicklungskapazitäten und einer modernen Produktionsbasis bieten wir zuverlässige, anpassbare CNC-Lösungen, die durch globale Installation, Schulung und schnellen Kundendienst unterstützt werden. RBT setzt sich für Qualität und Innovation ein und hilft seinen Kunden dabei, eine höhere Effizienz und eine bessere Bearbeitungsleistung zu erzielen.
1. Welche Materialien kann ein 5-Achsen-CNC-Fräser schneiden?
Je nach Maschinensteifigkeit und Spindeltyp können Holz, Kunststoffe, Schaumstoff, Verbundwerkstoffe, Aluminium, Messing und bestimmte Stähle geschnitten werden.
2. Ist die Bedienung einer 5-Achsen-CNC-Fräse schwierig?
Moderne Systeme mit intuitiver Software erleichtern die Bedienung, für eine sichere und effiziente Nutzung ist jedoch eine professionelle Schulung empfehlenswert.
3. Wie verbessert ein 5-Achsen-CNC-Fräser die Produktivität?
Durch die Reduzierung der Aufspannungen, die Ermöglichung der Mehrwinkelbearbeitung, die Verkürzung der Zykluszeiten und die Verbesserung der Oberflächengüte.
4. Kann ein 5-Achsen-CNC-Fräser eine 3-Achsen-Maschine ersetzen?
Nicht immer – 3-Achsen-Oberfräsen sind immer noch nützlich für einfache, flache oder sich wiederholende Arbeiten. Allerdings erweitern 5-Achsen-Maschinen die Möglichkeiten erheblich und reduzieren den manuellen Arbeitsaufwand.
5. In welchen Branchen wird 5-Achsen-CNC-Fräsen am häufigsten eingesetzt?
Luft- und Raumfahrt, Automobil, Schifffahrt, Verbundwerkstoffherstellung, Holzbearbeitung, Prototypenbau, Architektur und Industriewerkzeuge.
