Haben Sie sich jemals gefragt, warum es '5-Achse' genannt wird? Der Begriff mag einfach erscheinen, aber es steckt noch viel mehr. Die 5-Achsen-CNC-Bearbeitung ist ein Spielveränderer in der Herstellung und bietet Präzision und Effizienz wie nie zuvor.
In diesem Beitrag werden wir untersuchen, was die 5-Achsen-CNC-Bearbeitung ist und warum der Begriff '5-Achse' verwendet wird. Sie erfahren, wie diese Technologie Branchen wie Luft- und Raumfahrt, Medizin und Automobil prägt und komplexe Teile problemlos herstellen.

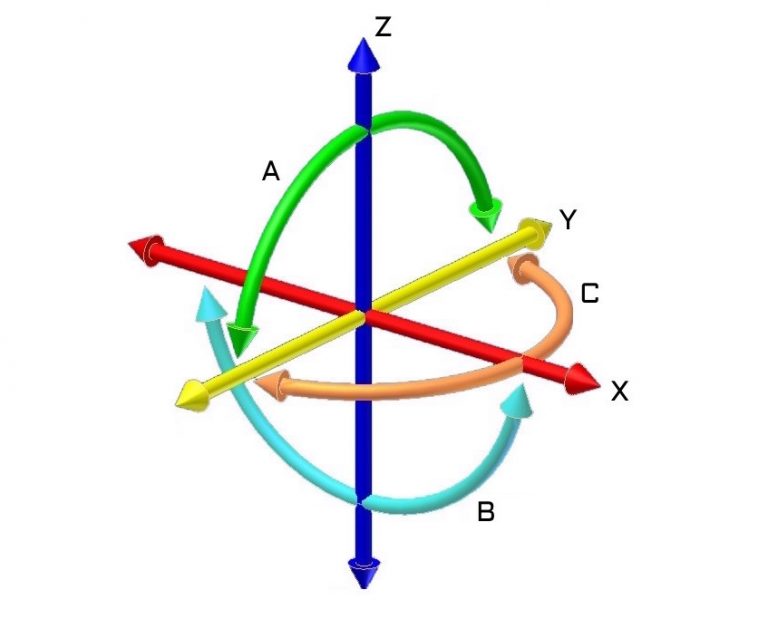

In der 5-Achsen-CNC-Bearbeitung bezieht sich der Begriff '5-Achse' auf die fünf Richtungen, in denen sich eine Werkzeugmaschine bewegen kann. Diese Bewegungen ermöglichen eine hohe Präzision und die Fähigkeit, an komplexen Geometrien zu arbeiten.
Die fünf Achsen in 5-Achsen-Bearbeitung:
Drei lineare Achsen: x, y und z.
Zwei Drehachsen: A und B (oder C).
X, y, z -Achsen
Dies sind die Standard -linearen Bewegungen in der Bearbeitung.
X-Achse: von links nach rechts.
Y-Achse: Vorwärts nach rückwärts.
Z-Achse: nach oben und unten.
A- und B -Achsen
Dies sind die Rotationsachsen.
A-Achse: Dreht sich um die X-Achse.
B-Achse: Dreht sich um die Y-Achse.
Einige Maschinen verwenden eine C-Achse , die sich um die Z-Achse dreht.
Die Kombination dieser fünf Achsen ermöglicht es dem Schneidwerkzeug, nahezu jeden Teil des Werkstücks zu erreichen, ohne sich neu zu positionieren.
Jede Achse spielt eine entscheidende Rolle bei der Gewährleistung von Präzision und Effizienz.
In herkömmlichen 3-Achsen-CNC-Maschinen werden nur die X-, Y- und Z-Achsen verwendet. Das Werkstück bewegt sich entlang dieser drei Achsen. In einer 5-Achsen-Maschine bilden diese drei Achsen immer noch das Fundament. Zusammen bieten sie die grundlegenden Bewegungen, um mit der Bearbeitung zu beginnen.
Die x , y und z -Achsen ermöglichen es dem Werkzeug, sich dem Teil aus verschiedenen Winkeln zu nähern, jedoch nur in geraden Linien.
In einer 5-Achsen-Maschine steuern diese drei Achsen die lineare Bewegung weiter. Aber jetzt bringt die Zugabe der Rotationsachsen (A und B) die Bearbeitung auf die nächste Ebene.
Die A- und B -Rotationsachsen ermöglichen das Werkzeug oder Werkstück, wodurch die Flexibilität der Maschine verbessert wird. Diese zusätzlichen Bewegungen ermöglichen es, dass komplexe Formen ohne manuelle Neupositionierung aus mehreren Winkeln geschnitten werden.
Die A-Achse dreht sich um die X-Achse , sodass das Teil genauere Schnitte neigen kann.
Die B-Achse dreht sich um die Y-Achse und ermöglicht noch mehr Winkel zum Schneiden.
Für Unternehmen wie RBT -intelligente Geräte bieten diese fünf Achsen unerreichte Präzision und ermöglichen es uns, komplexe, komplizierte Teile effizient zu schaffen und Branchen wie Luft- und Raumfahrt, Automobil und Medizin zu bedienen.
Durch die Verwendung dieser fünf Achsen können 5-Achsen-CNC-Maschinen Teile erzeugen, die mit herkömmlichen Methoden schwierig oder unmöglich zu produzieren sind.
Die Bearbeitung von 5-Achsen verbessert die Präzision und Effizienz im Vergleich zu 3-Achsen-CNC-Maschinen signifikant. In der herkömmlichen 3-Achsen-Bearbeitung müssen Teile mehrmals manuell neu positioniert werden, um Schnitte an verschiedenen Gesichtern abzuschließen. Dies erhöht die Einrichtungszeit und erhöht das Risiko einer Fehlausrichtung. Bei 5-Achsen-Maschinen bleibt das Teil an Ort und Stelle, sodass das Tool auf mehrere Seiten zugreifen kann, ohne das Werkstück zurückzusetzen. Diese Verringerung der Neupositionierung verbessert nicht nur die Präzision, sondern führt auch zu glatteren Oberflächen und Produkten mit höherer Qualität, da weniger Werkzeugbewegungen zu weniger Vibrationen führen.
Branchen, die komplexe Geometrien und komplizierte Formen wie Luft- und Raumfahrt, Automobil und Medizin erfordern, profitieren stark von der Bearbeitung von 5-Achsen. In der Luft- und Raumfahrt erfordern Turbinenblätter beispielsweise präzises Schneiden aus verschiedenen Winkeln, die 5-Achsen-Maschinen erreichen können. In ähnlicher Weise verwendet die Automobilindustrie eine 5-Achsen-Bearbeitung für Herstellungsmotor-Teile und Chassis-Komponenten, während der medizinische Sektor darauf angewiesen ist, Implantate und medizinische Geräte mit hoher Genauigkeit zu produzieren. Die 5-Achsen-Bearbeitung hilft diesen Branchen dabei, komplexe Teile schneller zu produzieren, den Abfall zu reduzieren und die Gesamteffizienz zu steigern.
Zeitsparende und erhöhte Produktivität:
5-Achsen-CNC-Maschinen, die die Zeit verkürzen, die man sich manuell neu positionieren, Teile neu positionieren. Da die Maschine auf einmal an mehreren Seiten arbeiten kann, sind die Teile schneller fertig, was zu einer höheren Produktivität führt.
Präzision und Qualitätsverbesserung:
Die 5-Achsen-Bearbeitung liefert eine höhere Genauigkeit, insbesondere wenn es um komplexe Geometrien geht. Dies ist für Branchen von entscheidender Bedeutung, die komplizierte Teile wie Luft- und Raumfahrt und Medizin erfordern, in denen jedes Detail zählt.
Reduzierung des menschlichen Fehlers und arbeitsintensiven Aufgaben:
Die Automatisierung des Bearbeitungsprozesses verringert die Wahrscheinlichkeit des menschlichen Fehlers. Weniger manuelle Anpassungen bedeuten weniger Fehler, was den Prozess zuverlässiger und effizienter macht.
RBT-intelligente Geräte, die sich auf fortschrittliche 5-Achsen-CNC-Maschinen spezialisiert haben, hilft der Industrie dabei, die Herstellungsprozesse zu optimieren und schnelle und genaue Ergebnisse zu gewährleisten.
Die CNC-Bearbeitung begann sich Mitte des 20. Jahrhunderts entwickelte sich, als frühe Maschinen, die von gestanzten Bändern kontrolliert wurden, automatisierte traditionelle manuelle Bearbeitungsverfahren. Diese Maschinen konzentrierten sich zunächst auf einfache Bewegungen entlang der X-, Y- und Z -Achsen, wobei die grundlegenden linearen Bewegungen umgehen. Da Branchen wie Luft- und Raumfahrt und Automobil mehr Präzision benötigten, wurden die Einschränkungen von 3-Achsen-Systemen offensichtlich. Um diese Anforderungen zu erfüllen, wurde die fünfte Achse hinzugefügt, wodurch Tools und Werkstücke so gedreht wurden, dass es 3-Achsen-Systeme nicht konnten, was mehr Flexibilität lieferte und die Präzision für komplexe Teile verbessert.
Die Zugabe der Rotationsachse revolutionierte die Herstellung, indem mehrere Seiten eines Werkstücks in einem einzigen Setup zugegriffen werden konnten. Diese Verbesserung profitierte die Industrien wie die Herstellung von Luft- und Raumfahrt und Medizinprodukte, wo komplizierte Geometrien und hohe Präzision von entscheidender Bedeutung sind.
Die ersten 5-Achsen-CNC-Maschinen entstanden Ende der 1970er Jahre, die ursprünglich für spezielle Anwendungen in der Luft- und Raumfahrt entwickelt wurden. Diese Maschinen integrierten die Achsen der Rotary A und B mit den X-, Y- und Z -Achsen und ermöglichen die Produktion von Teilen mit komplexen Schnitten, die herkömmliche Methoden nicht erreichen konnten. Die Luft- und Raumfahrt- und Verteidigungsindustrie spielten eine wichtige Rolle bei der Entwicklung der Entwicklung der 5-Achsen-Technologie, da sie Teile wie Turbinenblätter und Motorkomponenten erforderten, was eine außergewöhnliche Präzision und Flexibilität erforderte.
In den neunziger Jahren machte die Fortschritte in der CAD-Software (Computer-Aided Design) und CAM (Computer-Aided Manufacturing) die Programmierung von 5-Achsen-Maschinen einfacher und zugänglicher. Diese Innovationen ermöglichten es Branchen, die außerhalb der Luft- und Raumfahrt, einschließlich Automobil, eine 5-Achsen-Bearbeitung übernehmen. Unternehmen wie RBT intelligente Geräte haben weiter anpassbare 5-Achsen-CNC-Maschinen entwickelt und bieten hochpräzisen Lösungen für verschiedene Sektoren an. Die Kombination aus fortschrittlicher Hardware und Software hat 5-Achsen zu einem Standard in der modernen Fertigung gemacht, das Flexibilität, Präzision und Effizienz im Maßstab bietet.
5-Achsen-CNC-Maschinen sind mit unterschiedlichen Konfigurationen ausgelegt, um verschiedenen Fertigungsanforderungen zu entsprechen. Die Tabelle/Tabellenkonfiguration verwendet zwei rotierende Tabellen, um das Werkstück zu halten und zu verschieben. Dieses Setup ist ideal für große, schwere Teile, die präzise Rotationen um die X-, Y- oder Z -Achsen erfordern. Die Kopf-/Tabellenkonfiguration hingegen hat einen stationären Tisch, wobei sich der Spindelkopf dreht, um genaue Schnitte zu machen. Diese Konfiguration wird üblicherweise für größere Teile in Branchen wie Luft- und Raumfahrt und Automobil verwendet. Schließlich verfügt die Kopf-/Kopfkonfiguration sowohl über den Spindelkopf als auch die Tabelle, die sich rotationsbedingt befindet und die maximale Flexibilität und Präzision für komplexe Bearbeitungsaufgaben bietet.
In einer 5-Achsen-CNC-Maschine bewegen sich alle fünf Achsen (x, y, z, a, b) gleichzeitig, um komplexe Schnitte mit hoher Präzision zu erzeugen. Mit dieser gleichzeitigen Bewegung kann das Werkzeug und das Werkstück aus verschiedenen Winkeln einstellen, die Notwendigkeit mehrerer Setups reduzieren und glattere, genauere Schnitte sicherstellen. Die Fähigkeit, alle fünf Achsen kontinuierlich zu bewegen, macht 5-Achsen-Bearbeitung ideal für komplizierte Designs. Es gibt auch 3+2 Positionsbearbeitung , bei denen sich jeweils nur drei Achsen für weniger komplexe Teile und eine schnellere Verarbeitung geeignet sind.
| Konfigurationsbeschreibung | Ideal | Anwendungsfall |
|---|---|---|
| Tabelle/Tabelle | Zwei rotierende Tische halten das Werkstück und führen Rotationen um x, y oder z -Achsen durch. | Große, schwere Teile, die präzise Rotationen erfordern. |
| Kopf/Tisch | Fixierter Tisch mit rotierenden Spindelkopf für präzise Schnitte. | Größere Teile in der Luft- und Raumfahrt und Automobilindustrie. |
| Kopf/Kopf | Sowohl Spindelkopf als auch Tisch drehen sich für maximale Flexibilität und Präzision. | Komplizierte und herausfordernde Bearbeitungsprojekte. |
Haben alle 5-Achsen-Maschinen fünf Achsen gleichzeitig?
Nicht alle 5-Achsen-Maschinen verwenden alle fünf Achsen gleichzeitig. Einige Maschinen, insbesondere diejenigen, die für weniger komplizierte Teile ausgelegt sind, verwenden nur 3+2 -Bearbeitung, wobei sich drei lineare Achsen gleichzeitig bewegen, und zwei Rotationsachsen sind in Position gesperrt.
3+2 Die Bearbeitung ist für viele Anwendungen immer noch unglaublich nützlich, insbesondere für solche, die keine vollständige 5-Achsen-Bewegung benötigen.
Bearbeitung 5-Achsen nur für komplexe Formen?
Während die 5-Achsen-Bearbeitung ideal für komplexe Formen ist, ist sie nicht ausschließlich für sie. Tatsächlich wird es häufig in der täglichen Fertigung verwendet, um Präzision und Effizienz selbst für einfache Teile zu verbessern.
Vielseitigkeit: 5-Achsen-Maschinen können sowohl einfache als auch komplizierte Designs verarbeiten und sie flexibler als 3-Achsen-Maschinen.
Ist die 5-Achsenbearbeitung teuer?
Die Kosten für 5-Achsen-Maschinen können höher sein als herkömmliche CNC-Maschinen, sparen jedoch auf lange Sicht oft Geld. Durch die Reduzierung der Notwendigkeit mehrerer Setups und der Gewährleistung einer höheren Genauigkeit erhöhen diese Maschinen die Produktivität und senken die Arbeitskosten.
Kosteneffizienz: Für Branchen wie Luft- und Raumfahrt oder Automobil, in denen Präzision und Zeit von entscheidender Bedeutung sind, zahlt sich die Investition in 5-Achsen-CNC-Maschinen schnell aus.
Die 5-Achsen-CNC-Bearbeitung spielt in mehreren Branchen eine entscheidende Rolle, die Präzision, Komplexität und Flexibilität erfordern. In der Luft- und Raumfahrtindustrie erfordern Komponenten wie Turbinenblätter, Propeller und Motorteile genaue Winkel und glatte Oberflächen-Verschlüsse, bei denen sich 5-Achsen-Maschinen auszeichnen. Im medizinischen Bereich erstellen 5-Achsen-Maschinen Implantate, chirurgische Werkzeuge und Zahnarztgeräte, die eine hohe Präzision und die Fähigkeit bieten, mit komplizierten Details für kundenspezifische Lösungen zu arbeiten. Die Automobilindustrie stützt sich auf 5-Achsen-Bearbeitung zur Erstellung von Motorkomponenten, Chassis und Aufhängungssystemen, die alle komplexe Formen und enge Toleranzen für Haltbarkeit und Sicherheit erfordern. In Energie und Verteidigung profitieren Sektoren wie Turbinen und militärische Geräte von der Fähigkeit, dauerhafte, komplexe Komponenten herzustellen, die den anspruchsvollen Bedingungen standhalten.
Die 5-Achsen-CNC-Bearbeitung ist die bevorzugte Wahl für Branchen, in denen Genauigkeit und Qualität von entscheidender Bedeutung sind. Unabhängig davon, ob Turbinenklingen in Luft- und Raumfahrt, medizinische Implantate oder Hochleistungs-Automobilteile erzeugt werden, stellt die 5-Achsen-Technologie sicher, dass komplexe Geometrien und enge Toleranzen konstant erreicht werden. Diese Fähigkeit ist für Sektoren wie Luft- und Raumfahrt und Verteidigung von entscheidender Bedeutung, bei denen selbst der geringste Fehler zu einem Fehler führen kann. 5-Achsen-Maschinen liefern qualitativ hochwertige Ergebnisse, indem präzise Schnitte aus mehreren Blickwinkeln und die Notwendigkeit mehrerer Einrichtungen beseitigt werden.
Der Begriff '5-Achse' bezieht sich auf einen CNC-Bearbeitungsprozess mit fünf Bewegungsrichtungen. Durch die Verwendung von drei linearen und zwei Rotationsachsen bietet es unerreichte Präzision, Effizienz und Vielseitigkeit. Diese fortschrittliche Technologie ist für Branchen wie Luft- und Raumfahrt, Automobil und Medizin von wesentlicher Bedeutung. Erfordern Sie das Potenzial der 5-Achsen-Bearbeitung zur Verbesserung Ihrer Herstellungsprozesse. RBT intelligente Geräte bietet maßgeschneiderte Lösungen, mit denen Unternehmen höhere Präzision und Produktivität erzielen können.
A: 3-Achsen-CNC-Maschinen bewegen sich entlang von X-, Y- und Z-Achsen, während 5-Achsen-Maschinen auch A- und B-Rotationsachsen enthalten. Auf diese Weise können 5-Achsen-Maschinen mehr Seiten eines Teils in einem einzelnen Setup zugreifen und Präzision und Effizienz verbessern.
A: 5-Achsen-Bearbeitung reduziert die Neupositionierung, was zu weniger Ausrichtungsfehlern und glatteren Oberflächen führt. Es gewährleistet eine höhere Präzision, was für die Erzeugung komplexer Teile mit engen Toleranzen unerlässlich ist.
A: Im Gegensatz zu herkömmlichen CNC-Maschinen verwenden 5-Achsen-Maschinen fünf Achsen, um sowohl das Werkzeug als auch das Werkstück gleichzeitig zu bewegen, wodurch kompliziertere und präzisere Schnitte mit weniger Setups ermöglicht werden.
A: Branchen wie Luft- und Raumfahrt-, Automobil-, Medizin- und Verteidigungsprobleme profitieren am meisten von 5-Achsen-Bearbeitung, da sie komplexe und genaue Teile produzieren können.
A: Ja, 5-Achsen-CNC-Maschinen sind vielseitig und können sowohl kleine, komplizierte Teile als auch große, schwere Komponenten bewältigen, was sie ideal für eine Vielzahl von Anwendungen macht.
