RB-H6-3626-12
RBT
8465990000
1..
Bei der Bewertung Ihrer Geschäftsanforderungen empfehlen wir die am besten geeignete 5-Achsen-Spindeleinheit für Ihre spezifischen Anforderungen.
2. 5-Achsen-Bewegungscontroller mit RTCP-Funktion:
Die RTCP -Funktion (Rotationswerkzeugmitte) -Funktion hält die Rotationsachsen in einem konstanten Winkel zwischen Werkzeug und Oberfläche, um bearbeitet zu werden. Es ist ein entscheidender Unterschied zwischen realen (gleichzeitigen) und gefälschten (3+2) 5-Achsen-CNC-Systemen.
3.. Rigorous temperierte Schweißstahlgerüst:
Diese Stahlrahmen werden mit erheblichen Rippen befestigt, um die Ablenkung entgegenzuwirken und die Vibration zu minimieren. Die wesentlichen Strukturen werden in unserem hauseigenen Temperaturofen einen Stressreliefprozess unterzogen.
16. Präzisionsballschrauben -Betätigungssystem:
Kugelschrauben bieten eine verringerte Reibung und einen engen Kontakt, was zu einer größeren mechanischen Effizienz und einer verbesserten Wiedereinstellungspräzision führt und gleichzeitig die Notwendigkeit einer häufigen Schmierung des CNC-Bearbeitungszentrums der 5-Achse-CNC-Zentrum verringert.
5. Automatisierte Toolwechsel (ATC) und Kalibrierungssystem:
Der 5-Achsen-Bearbeitungsprozess ist vollständig automatisiert mit dem Werkzeugwechsel und -kalibrieren, wodurch die nahtlose und ununterbrochene Verarbeitung von Teilen in einem einzigen Setup ermöglicht wird.
6. verschiedene Tabellenkonfigurationen:
Eine Reihe von Maschinentischkonfigurationen ist erhältlich (Aluminium, Stahl, Gusseisen) mit T-Slots, flachen Oberflächen oder maßgeschneiderten Tischen und Jigs, die auf bestimmte Anforderungen zugeschnitten sind.
7. Mit einem Laserinterferometer kalibrieren wir unsere 5-Achsen-Bearbeitungszentren akribisch, um eine beispiellose Präzision zu gewährleisten und die Genauigkeit und Zuverlässigkeit bei komplexen Bearbeitungsvorgängen garantieren.
8. Bieten Sie umfassende Lösungen für die Staubsammlung für 5-Achsen-Bearbeitungszentren an, wobei die Trümmer effizient erfasst und filtern, um ein sauberes, sicheres und optimales Arbeitsumfeld zu gewährleisten.
Technische Parameter
NEIN. | Artikel | Parameter | NEIN. | Artikel | Parameter |
1 | Produktname | 5 Achse CNC -Bearbeitungszentrum mit Rotary Twin Table | 9 | Z -Achse Maximale Geschwindigkeit | 20 m/min |
2 | Modell | RB-F5-3323-Z10 | 10 | Genauigkeit wiederholen (innerhalb von 300 mm) | ± 0,05 mm |
3 | X -Achse Effektiver Strich | 3250 mm | 11 | Stromspannung | 380V |
4 | Y Achse Effektiver Strich | 2250 mm | 12 | Gesamtleistung | 25,35 kW |
5 | Z -Achse Effektiver Strich | 1000 mm | 13 | Spindelkraft | 17 kW (anpassbar） |
6 | B-Achse-Rotationswinkel | ± 120 ° | 14 | Frequenz | 50 Hz |
7 | C-Achse Drehwinkel | ± 540 ° | 15 | Gewicht | 12t |
8 | X/Y -Achse Maximale Geschwindigkeit | 40 m/min | 16 | Größe |
Anwendbare Branchen und Materialien
Branchen: Schimmelpilzherstellung, Verbundmaterialverarbeitung und Dickblech -Thermoformenverarbeitung in Branchen wie Luft- und Raumfahrt, Schienenverkehr, Innenraum von Automobilen und Außen, Energie und Gebäude, Marine, Verpackung, Medizin, Muster und Formen sowie Sanitärwaren.
Materialien: Zu den verschiedenen Arten von Verbundwerkstoffen gehören Kohlefaser, Glasfaser und Kohlenstoff/Kohlenstoff. Plastik wie ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG und Acryl werden ebenfalls häufig verwendet. Darüber hinaus gibt es andere Materialien wie Schwamm mit hoher Dichte, Styroporschaum, Holz, Stein, Gips, MDF und Harz. Es werden ebenfalls weiche Metalle wie Aluminium, Kupfer und Zink sowie Aluminium-/Papierwaben verwendet.

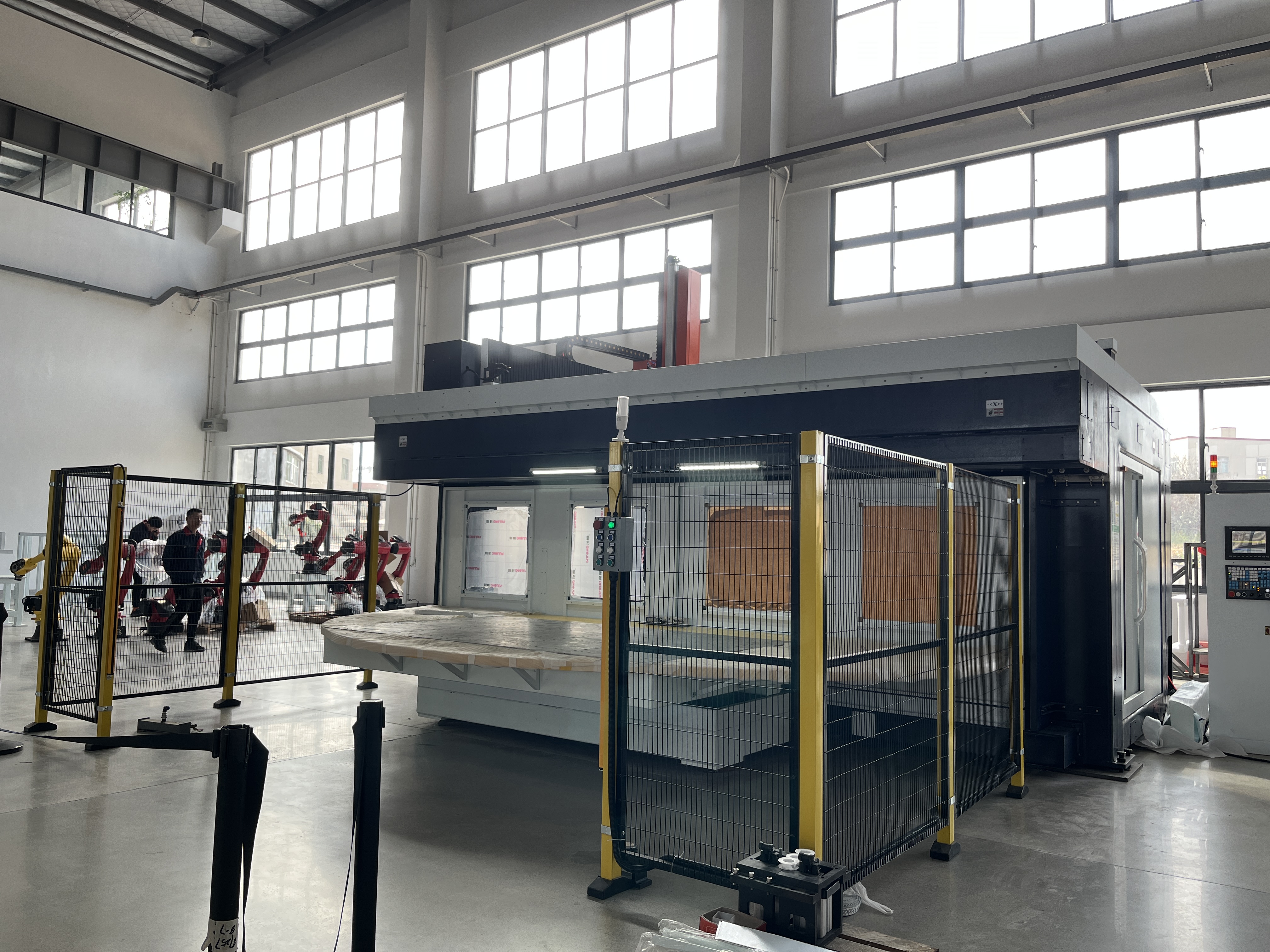

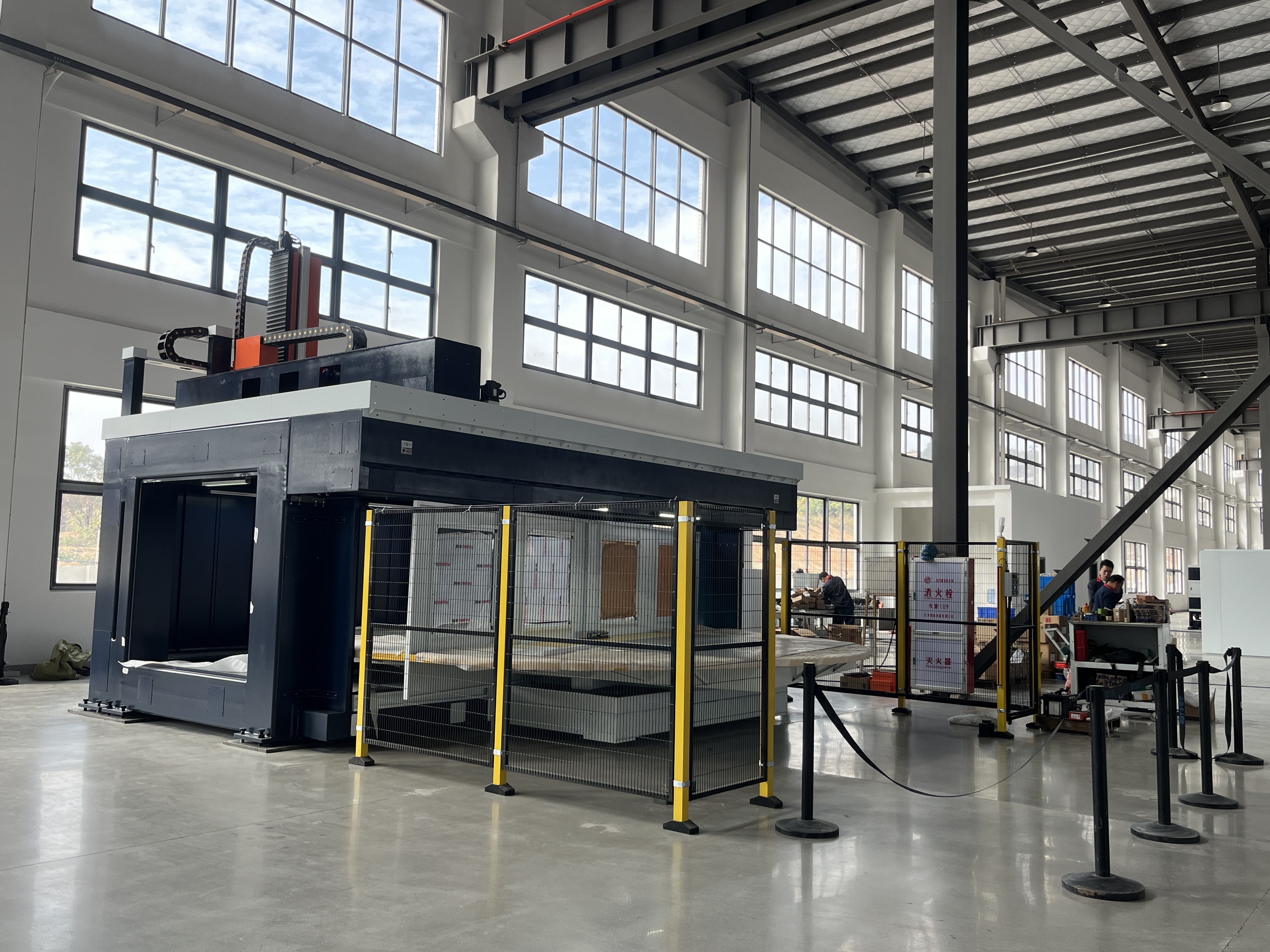

RBT Factory Production Site und Team
