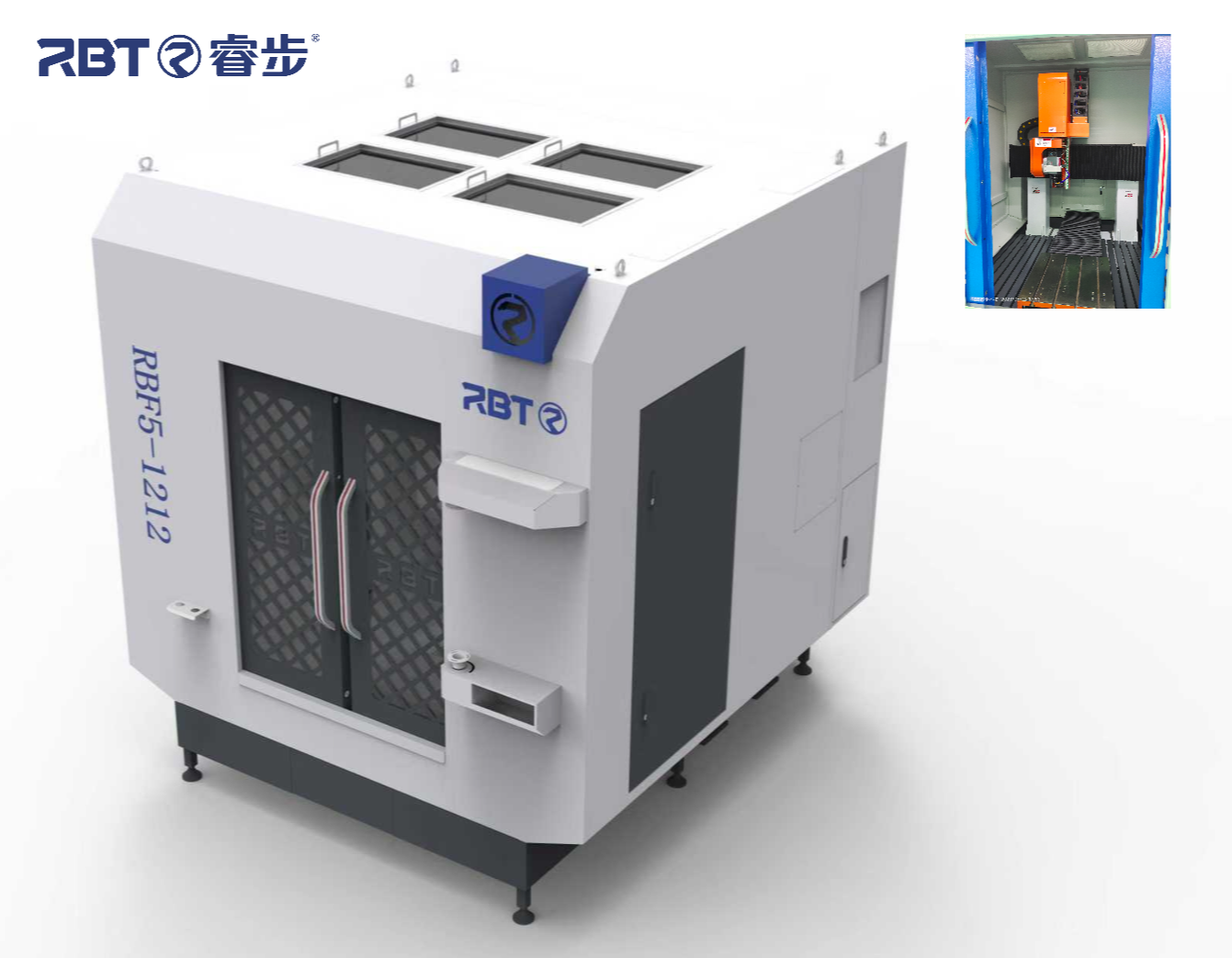

Mini 5 Achse CNC -Fräsmaschine für kleine Teile

Die CNC -Fräsmaschine von Mini 5 -Achse ist für die Bearbeitung kleiner Teile von Kunststoffen, CFRP- und GFRP -Verbundwerkstoffen sowie zur Aluminium ausgelegt. Typische Anwendungen umfassen Maschinenbau, Automobil- und Luft- und Raumfahrtindustrie, Modellherstellung, Freizeitindustrie und Sanitärsektor.

• Erweiterte 5-Achsen-Steuerung : Die Maschine ist mit einem CNC-System mit einer Syntec-Fünf-Achsen-Verknüpfung ausgestattet, das komplexe dreidimensionale Bewegungen und die Verarbeitung von komplizierten Formen und gekrümmten Oberflächen ermöglicht. Simens oder Fanuc sind auch abgeschlossen von den Kundenbedürfnissen.

• Mahlkopf mit Rotationsachsen : Es verfügt über einen Fräskopf mit zwei kontinuierlichen CNC -Rotationskoordinaten (4. und 5. Achsen), mit der Operationen wie Mahlen und Lochrollen durchgeführt werden können.
  Spindel : Es kann mit HITECO / HSD / einer anderen Spindelnmarke von 5,5 kW-42KW für Ihre Optionen ausgestattet werden.
  Automatischer Werkzeugwechsler : Die Maschine verfügt über ein 8-Station-Toolmagazin für automatische und schnelle Tooländerungen und verbessert die Effizienz der Produktion.

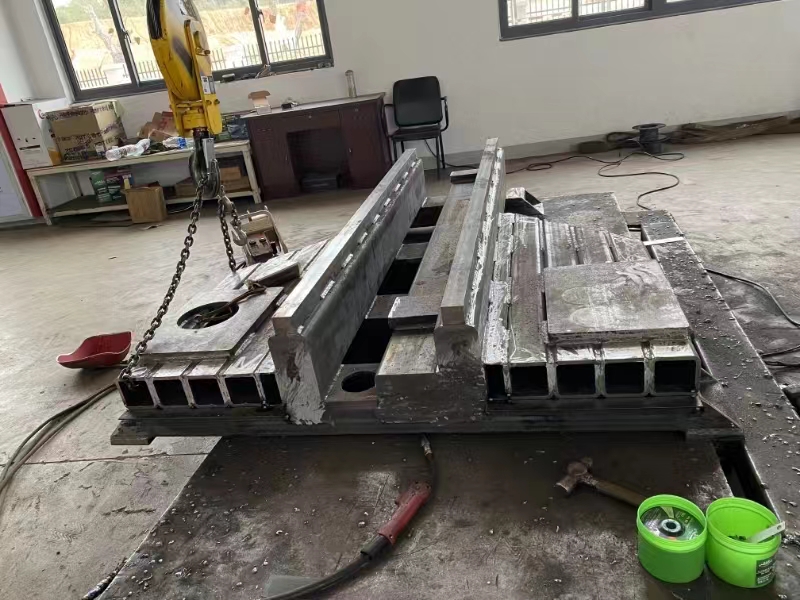

• Robuste Konstruktion : Ein geschweißtes Stahlbett mit gerippten Tellern bildet ein solides Fundament. Das Bettmaterial ist q235 rechteckiges Röhrchen mit einer Wandstärke von 10 mm und die Verbindungsplatten sind mindestens 20 mm dick.

• Hochwertige Komponenten : Es verwendet Taiwan CSK- und Hiwin-lineare Guides, TBI-Präzisionsschraubenstangen und einen japanischen Sumitomo-Hochtorque-Null-Backlash-Hohlreduzierer für die C/B-Achse. Die Länge von Renishaw Tool und die Bruchdetektionssysteme stehen zur Option zur Verfügung.

• Zentrales Ölversorgungssystem : Die Maschine verfügt über eine automatische Öleinspritz- und Schmiersystem für alle mechanischen beweglichen Teile, die die Lebensdauer verbessert.
  Insgesamt mehr als 350 aus unserem modularen System.

• Staubsammelsystem : Einfacher Arbeitstable und die Schutzraumstruktur erfüllen den Sicherheitsschutz und die Verhinderung von Trümmern während der Produktion. Die Bodenabfluss-Staubsammlungsvorrichtung kooperiert mit dem Hochleistungsstaubkollektor, um externe Verarbeitungsabfälle zu sammeln.

Technischer Parameter

Anwendung

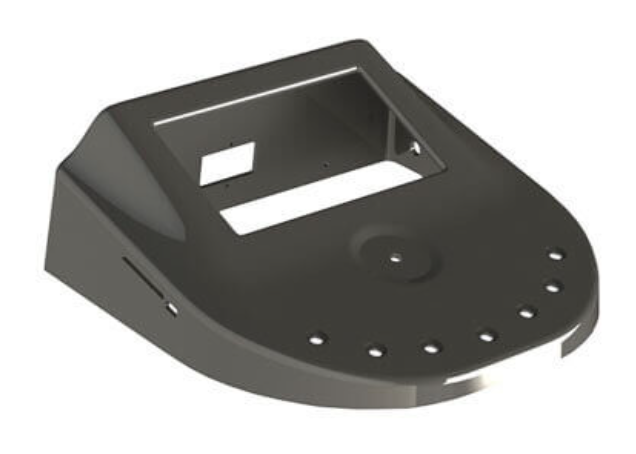

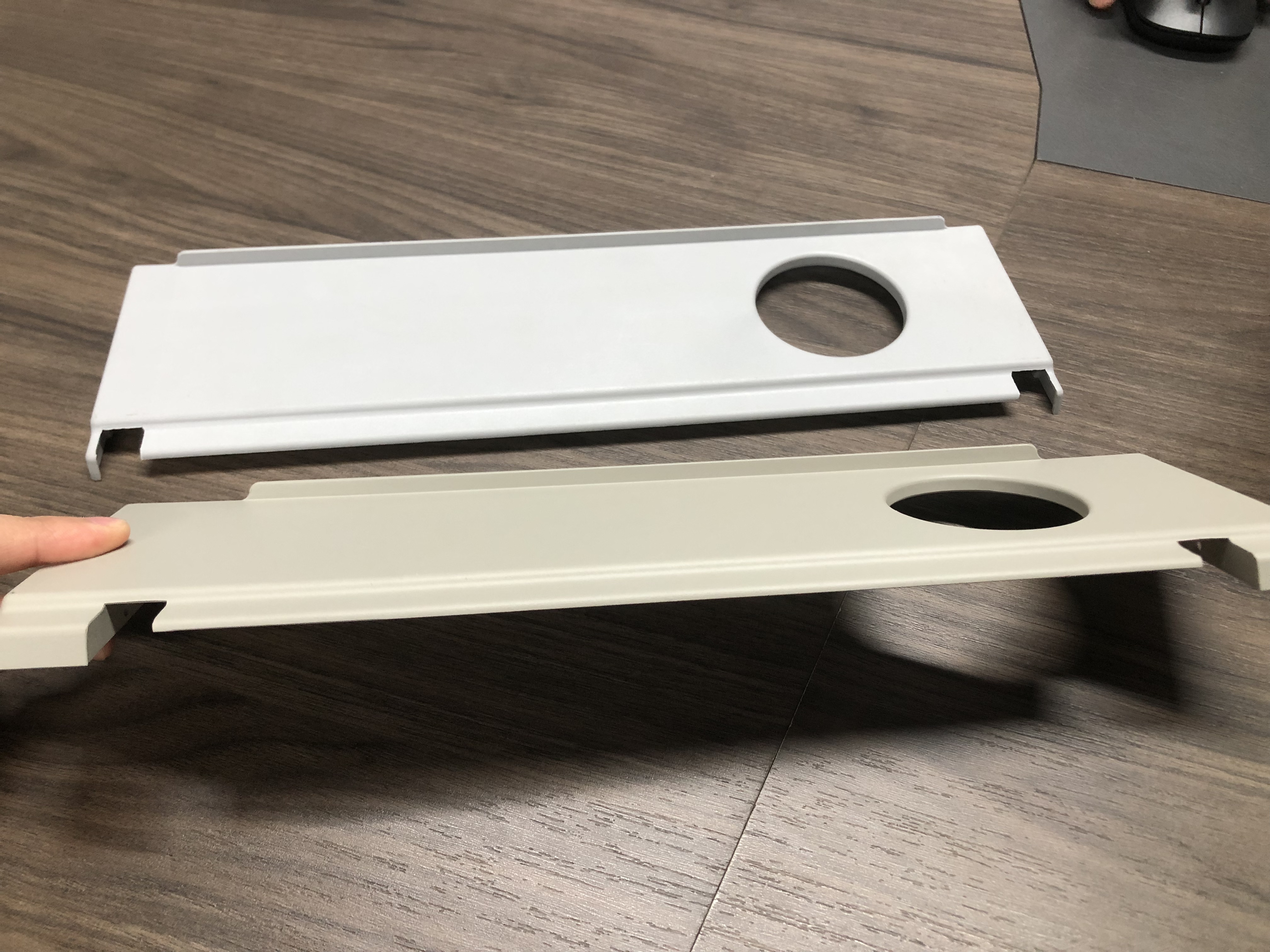

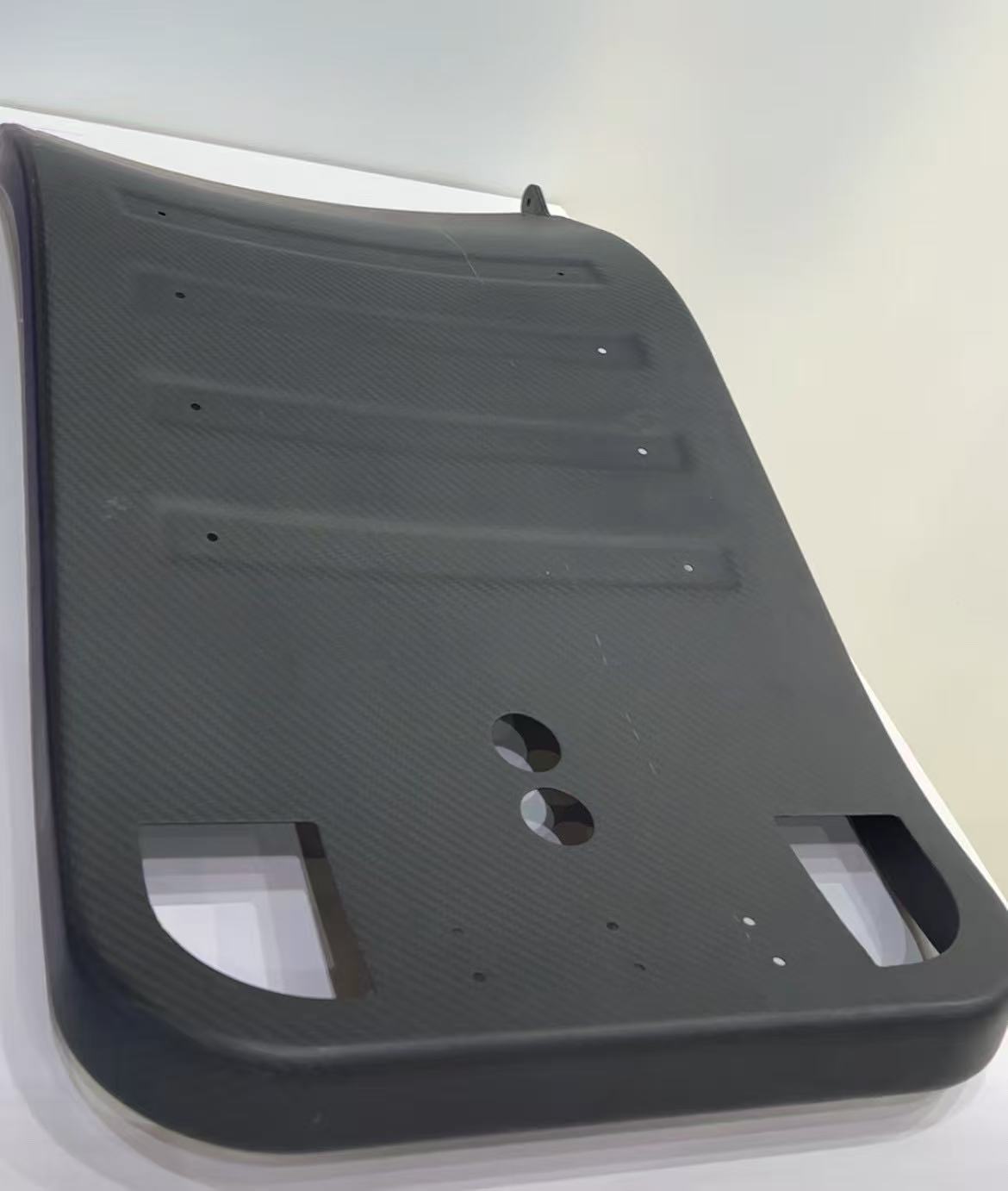

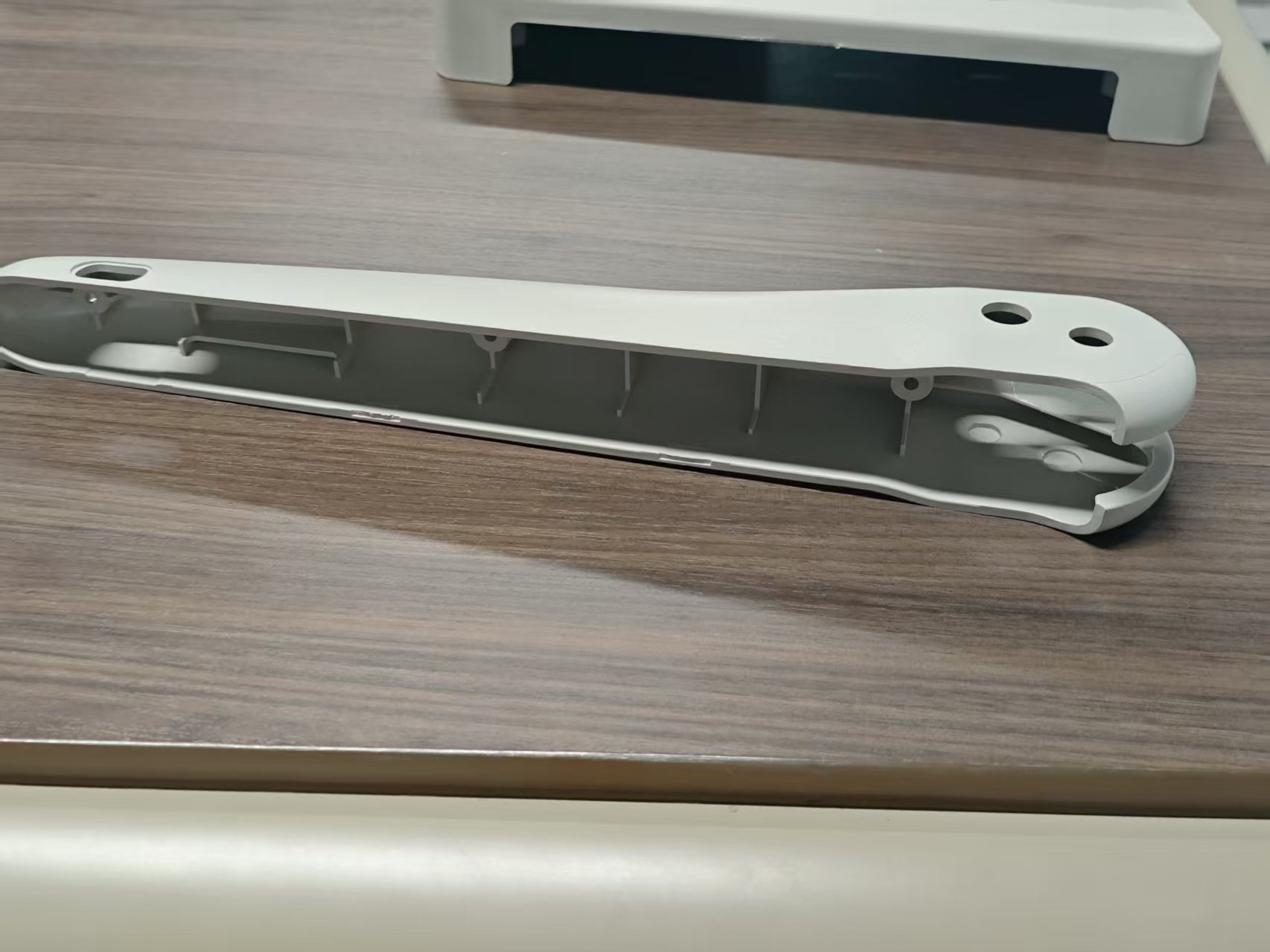

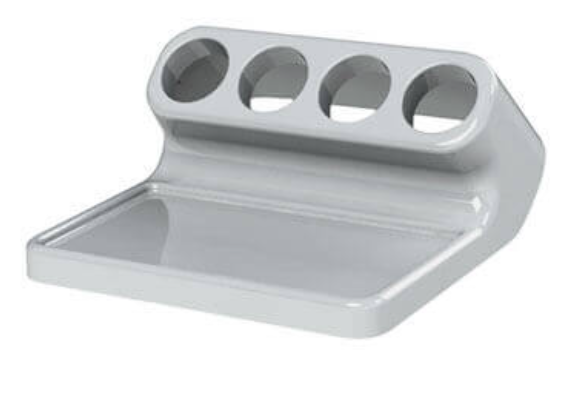

Ein kompaktes Fünf-Achsen-CNC-Bearbeitungszentrum für kleine Teile aus Kunststoff, Kohlefaser, Glasfaser usw. Es wird in der Luft- und Raumfahrt-, Automobil-, Medizin- und Schimmelpilz -Herstellung für Präzisionskomponenten häufig verwendet.
