RBT 5 -Achse CNC -Bearbeitungszentrum für Komposites Materialglas Kohlefaser CE zugelassen

Anteil an:

RBT 5 -Achse CNC -Bearbeitungszentrum für Komposites Materialglas Kohlefaser CE zugelassen

Das 5-Achsen-CNC-Bearbeitungszentrum von RBT ist eine hochpräzise, multifunktionale Maschine, die für komplizierte Bearbeitungsaufgaben ausgelegt ist. Es verfügt über ein CNC-System mit Fünf-Achsen-Verknüpfung von Fünf-Achsen für verbesserte Funktionen und Stabilität. Der Mahlkopf enthält zwei kontinuierliche Rotary B- und C -Achsen für komplexe Operationen wie Mahlen und Lochstanzen. Mit seiner Fähigkeit, die Multi-Gesicht-Verarbeitung in einer einzelnen Klemme durchzuführen, sorgt die Maschine mit einer hohen Präzision und einer effizienten Positionierung. Es kombiniert Strom, Geschwindigkeit und Präzision und kann mit erweiterten Funktionen wie Staubsammlung und einem automatischen Werkzeugwechselmagazin und RTCP -Funktion ausgestattet werden. Die Maschine verwendet qualitativ hochwertige lineare Taiwan-Hiwin-Führer für die X/Y/Z-Achsen und einen japanischen Sumitomo-Präzisionshohlrückbau für die C/B-Achse, um Zuverlässigkeit und Präzision zu gewährleisten.

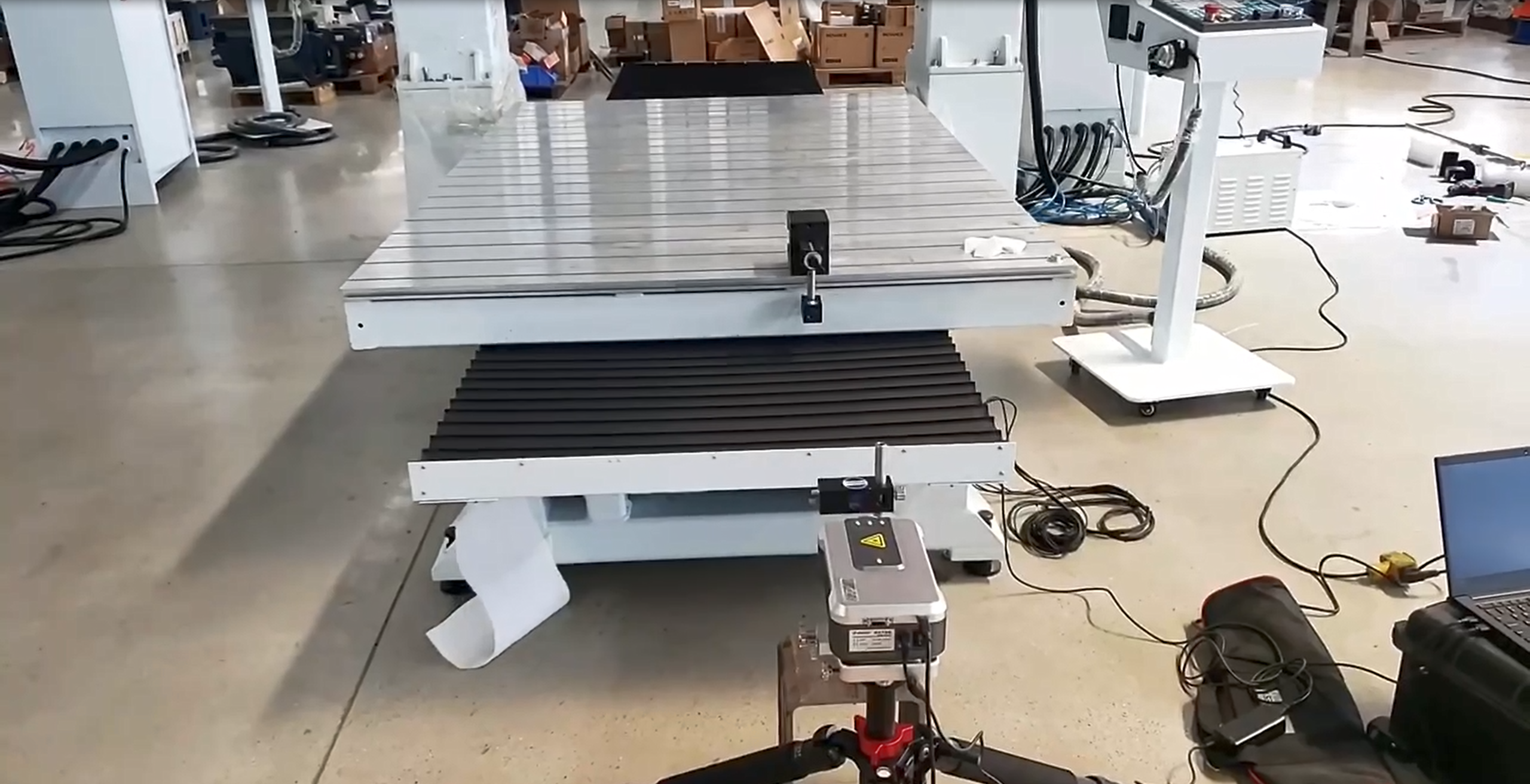

Geeignet für eine Reihe von Materialien, einschließlich Verbundwerkstoffe, thermoformierte Kunststoffe. Diese Maschine ist ideal für Branchen wie Luft- und Raumfahrt, Automobil, Energie und Gebäude, Meeres, Medizin, Verpackung, Muster und Formen und Eisenbahn. Es hält strenge Montagestandards mit Laser -Interferometer -Genauigkeitstests und CE -Zertifizierung ein und garantiert Qualität und Sicherheit.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
RB-F5-1930-Z08
Produktmarke:
RBT
Produktcode:
8465990000

5 Achse CNC -Bearbeitungszentrum für Verbundwerkstoffe

5-Achsen-CNC-Bearbeitungszentrum-Merkmale

Erweitertes CNC-System: Es wird das CNC-System mit Fünf-Achsen-Verknüpfung verwendet, das für seine Funktionalität, Stabilität und zuverlässige Nachverkaufsdienste bekannt ist .
Fräskopf mit Rotationsachsen : Die Maschine ist mit zwei CNC -Rotationskoordinaten (4. und 5. Achsen) ausgestattet, sodass sie eine breite Palette von Operationen wie Mahlen, Lochstanzen und Kantenschneidem oder Trimmen durchführen können. Es gibt Chinese Italy Hiteco, Korea Ay, Deutschland HSM Spindel zur Option.
Einmals Einrichtung für die Verarbeitung von Mehrfachgesicht : Es kann die Multi-Gesicht-Verarbeitung in einem einzigen Setup abschließen und eine hohe Präzision und effiziente, genaue Positionierung sicherstellen.
Automatische Toolwechsel -Spindel mit dem Werkzeugmagazin: Automatischer Austausch von 8 verschiedenen Werkzeugen, schneller Austausch von Werkzeugen und verbesserte Produktionseffizienz. Es kann auch mit RTCP -Funktion für die komplexe Produktverarbeitung ausgestattet werden.
Hochwertige Getriebekomponenten: Es verwendet lineare Guides vom Typ Taiwan Hiwin Roller und TBI-Präzisionsschraubenstange für die X/Y/Z-Achsen, die eine große Kapazität und hohe Präzision aufweisen. Die C/B-Achse nimmt den japanischen Sumitomo-High-Torque-Null-Backlash-Hohlrückbau an. Servo Motor Use China Top Brand Innovance oder Japan Yaskawa.
Robuste Struktur: Die Maschine verfügt über ein geschweißtes Stahlbett, das fest, robust und mit zusätzlichen Rippenplatten verstärkt ist. Es wurde eine Finite-Elemente-Analyse (FEA) und eine stresslösende Behandlung durchgesetzt, um Starrheit und Stabilität zu gewährleisten.

Technische Parameter des 5 -Achsen -CNC -Bearbeitungszentrums

NEIN.	Artikel	Parameter	NEIN.	Artikel	Parameter
1	Produktname	Fünf-Achsen-CNC-Bearbeitungszentrum	9	Z -Achse Maximale Geschwindigkeit	20 m/min
2	Modell	RB-F5-1930-Z08	10	Genauigkeit wiederholen (innerhalb von 300 mm)	± 0,05 mm
3	X -Achse Effektiver Strich	1900 mm	11	Stromspannung	380V
4	Y Achse Effektiver Strich	3000 mm	12	Gesamtleistung	14,5 kW
5	Z -Achse Effektiver Strich	800 mm	13	Spindelkraft	5,5 kW (anpassbar）
6	B-Achse-Rotationswinkel	± 130 °	14	Frequenz	50 Hz
7	C-Achse Drehwinkel	± 540 °	15	Gewicht	3.5t
8	X/Y -Achse Maximale Geschwindigkeit	35 m/min	16	Größe	L5100W2610H3982mm

5 Achse CNC -Maschine anwendbar::

Kunststoff: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, Acryl usw.;

Verbundwerkstoffe: Kohlefaser (PCM/RTM/SMC/LFT usw.), Glasfaser, Kohlenstoff/Kohlenstoff usw.;

Anderes Material: Schwamm mit hoher Dichte, Styroporschaum, Holz, Stein, Gips ， MDF, Harz;

Andere weiche Metall wie Aluminium/ Kupfer/ Zink, Aluminium/ Papierwabe usw.

5 Achse CNC -Maschine geeignetes Material

5 Achse CNC -Maschine, die in Industy weit verbreitet ist:

Schimmelpilzherstellung, Verbundmaterialverarbeitung und Dickblech -Thermoformierung in Branchen wie Luft- und Raumfahrt, Schienenverkehr, Innenraum und Außen des Automobils, Energie und Buiulding, Marine, Verpackung, Sportartikel, medizinische Schönheit und Sanitärwaren.
