RB-H6-3626-Z12
RBT
8465990000

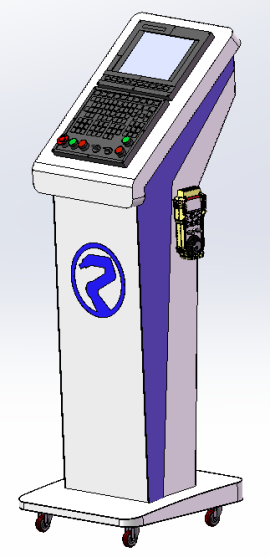

Die Implementierung des SYNEC CNC-Systems mit Fünf-Achsen-Anlenkung bietet erhebliche Vorteile hinsichtlich Funktionalität, Stabilität und After-Sales-Support.Es unterstützt die Fünf-Achsen-Bearbeitung und bietet benutzerfreundliche Bedien- und Anwendungsfunktionen.Dies macht es zu einer ausgezeichneten Wahl für ein 5-Achsen-CNC-Bearbeitungszentrum für Verbundwerkstoffe oder eine 5-Achsen-CNC-Fräse für Verbundwerkstoffe und gewährleistet hohe Leistung und Zuverlässigkeit.Das zusammengesetzte 5-Achsen-CNC-Bearbeitungszentrum kann komplexe Aufgaben präzise bewältigen und eignet sich daher für verschiedene industrielle Anwendungen.
2. Der Fräskopf verfügt über zwei CNC-Drehkoordinaten, die sich kontinuierlich drehen können: die 4. (C)-Achse und die 5. (B)-Achse.Dies ermöglicht eine koordinierte Bearbeitung, einschließlich Schneiden, Stanzen und Beschneiden.Das gesamte Produkt kann in einer einzigen Aufspannung auf mehreren Seiten bearbeitet werden, was hohe Präzision, effiziente Abläufe und genaue Positionierung gewährleistet.Selbstentwickelte RBT-CNC-Spindeln sowie eine Auswahl hochwertiger importierter Optionen namhafter Hersteller wie HSM, Hiteco und HSD aus Deutschland, Italien und Korea.Diese vielfältigen Auswahlmöglichkeiten erfüllen unterschiedliche Leistungsanforderungen und stellen sicher, dass Sie Zugriff auf die optimale Spindel für Ihre spezifischen Anforderungen an eine zusammengesetzte 5-Achsen-CNC-Maschine oder zusammengesetzte 5-Achsen-CNC-Maschine haben.Das RBT-CNC-System erhöht die Vielseitigkeit und Betriebseffizienz der Maschine.
3. Das Werkzeugmagazin einer zusammengesetzten 5-Achsen-CNC-Maschine ist eine Lagereinheit, die mehrere Schneidwerkzeuge aufnimmt und einen automatischen Werkzeugwechsel während der Bearbeitung ermöglicht, die Effizienz steigert und die Rüstzeit verkürzt.Diese Funktion ist für das 5-Achsen-CNC-Bearbeitungszentrum für Glasfaser und das 5-Achsen-CNC-Bearbeitungszentrum für Kohlefaser von entscheidender Bedeutung, da sie einen reibungslosen und kontinuierlichen Betrieb gewährleistet.Das 5-Achsen-CNC-Bearbeitungszentrum für Verbundwerkstoffe ist für die Bearbeitung dieser Materialien mit hoher Präzision ausgelegt.
4. Die beiden Werkbänke arbeiten unabhängig voneinander, wobei ein Werktisch Bearbeitungsaufgaben übernimmt, während der andere Werktisch das Be- und Entladen übernimmt.Die beiden Werkbänke arbeiten gleichzeitig und fungieren als großer Einzeltisch zur Bearbeitung des großen Produkts, was einen erheblichen Vorteil für 5-Achsen-CNC-Bearbeitungszentren für Verbundwerkstoffe darstellt.Diese Doppelfunktion maximiert die Produktivität und minimiert Ausfallzeiten in 5-Achsen-CNC-Bearbeitungszentren für Verbundwerkstoffe.
5.Der fachwerkartige Doppelarbeitstisch und die schützende Raumstruktur erfüllen den Sicherheitsschutz und die Vermeidung von Schmutz während der Produktion.Das Bodenablauf-Staubsammelgerät arbeitet mit dem Hochleistungs-Staubsammler zusammen, um externe Verarbeitungsrückstände aufzufangen.Dieses Setup ist ideal für eine 5-Achsen-CNC-Fräse aus Verbundwerkstoff und sorgt für eine saubere und sichere Arbeitsumgebung.Der zusammengesetzte 5-Achsen-CNC-Fräser wurde entwickelt, um komplexe Bearbeitungsaufgaben effizient zu bewältigen und gleichzeitig einen sicheren und sauberen Arbeitsbereich zu gewährleisten.
Technische Parameter
Maschinengeschwindigkeit | Schnelle Bewegungsgeschwindigkeit /G00 | X | 35m/min |
Y | 35m/min | ||
Z | 20m/min | ||
Bearbeitungsgeschwindigkeit/G01 | 0~12 m/min | ||
Spindel | Leistung | 20KW | |
Kühlung | Wasserkühlen | ||
U/min | 24000 U/min | ||
Arbeitsreisen | X-Achse | 3600 mm | |
Y-Achse | 2600 mm | ||
Z-Achse | 1200 mm | ||
C-Achse | ±540° | ||
B-Achse | ±120° | ||
Positioniergenauigkeit (300mm) | X- und Y-Achse | ±0,05 mm | |
Z-Achse | ±0,05 mm | ||
B、C-Achse | 30 Bogensekunden | ||
Wiederholte Positionierungsgenauigkeit (300mm) | X- und Y-Achse | ±0,05 mm | |
Z-Achse | ±0,05 mm | ||
B、C-Achse | 15 Bogensekunden | ||
Plattformgröße | L2020mm * B1560mm | ||
Sauganschluss schneiden | 4-∅250mm | ||
Totale Kraft | ≈33,8 kW | ||
Eingangsspannung | AC380V ±10 % | ||
Werkzeuggriff | HSK63A | ||
Kontrollsystem | SYNTEC | ||
Abmessungen und Gewicht | 6800*8000*5000mm, 15000kg | ||
5-Achsen-CNC-Bearbeitungszentrum für Kunststoff und Verbundwerkstoffe
5-Achsen-CNC-Bearbeitungszentrum für Luft- und Raumfahrt, Automobil und Schifffahrt
Wie kann die Genauigkeit eines 5-Achsen-CNC-Bearbeitungszentrums sichergestellt werden?
Der Montageprozess entspricht strikt den Standards von CNC-Werkzeugmaschinen. Zur Maschineninspektion und Fehlerkompensation werden Lasertracker, Kugelstangen von British Renishaw usw. verwendet, um die Montagegenauigkeit sicherzustellen.
BYD & BENZ & RBT 5-Achsen-CNC-Bearbeitungszentrum
Die 5-Achsen-CNC-Maschine von RBT bearbeitet Batterieabdeckungen von BYD- und Benz-Fahrzeugen präzise und gewährleistet so hochpräzise Konturen und komplexe Geometrien, die den strengen Automobilstandards für Qualität und Haltbarkeit entsprechen.
